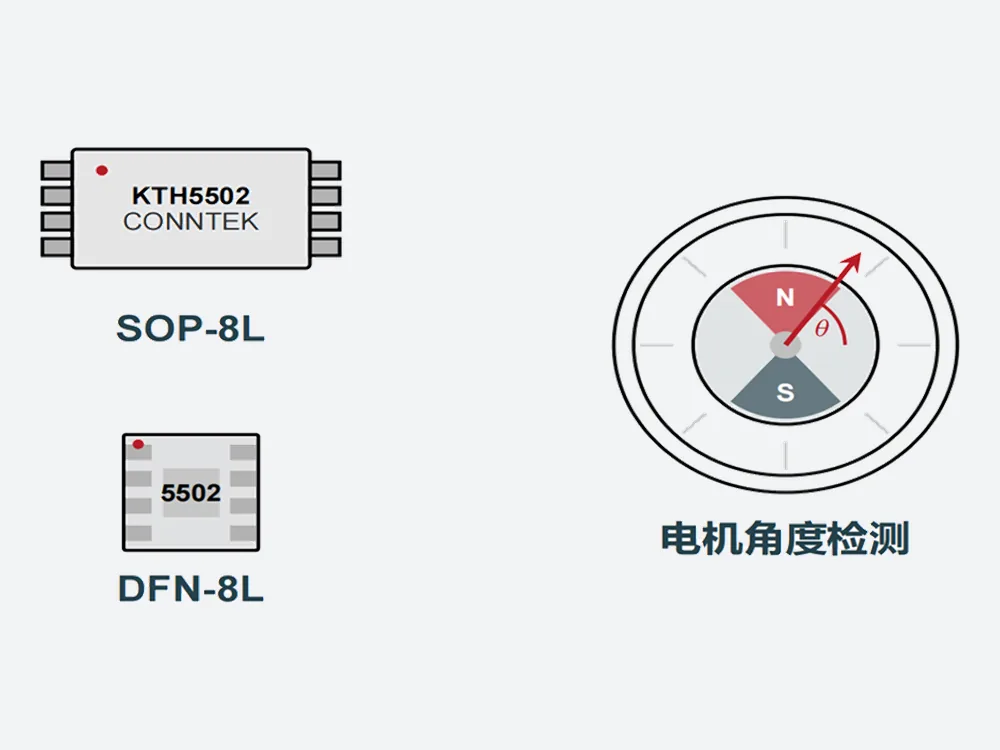

KTH55 系列
垂直霍尔绝对角度传感器
垂直霍尔配合 16 位 ADC，0 ~ 360° 绝对角度输出，符合 AEC-Q100
16 bit分辨率
±1°精度 · INL
5000 rpm转速
1.7 ~ 3.6 V电压
产品概述
KTH5502 是一款基于垂直霍尔技术的高精度绝对角度传感器芯片，支持 0 ~ 360° 全角度测量。芯片内部集成 X、Y 轴垂直霍尔元件与 Z 轴水平霍尔元件，可同时感知磁场在 X、Y、Z 三个方向的变化。
得益于垂直霍尔技术先进的工艺匹配特性、低失调设计与高性能信号链，KTH5502 通过高精度放大电路和 16 位 ADC 将磁场信号转换为数字信号，并结合专用算法处理，实现 XY 平面内的高分辨率绝对角度输出。芯片定位高性价比、最小尺寸磁编码器，采用在轴安装，工作频率 10 kSPS，XYZ 轴典型工作范围 ±100 mT。
核心特点
01
垂直霍尔技术
高精度垂直霍尔方案，支持 0 ~ 360° 全角度测量
02
16 位角度输出
16 bit 分辨率绝对角度输出，角度 INL ±1°
03
丰富接口
I²C、SPI、AB 正交编码、PWM、模拟电压
04
正交编码输出
AB 正交编码输出最高 1024 线/圈
05
高转速
最高支持转速 5000 rpm，工作频率 10 kSPS
06
低压低功耗
工作电压 1.7 ~ 3.6 V，典型工作电流 4 ~ 6 mA
07
宽温度范围
工作温度 -40 ~ 125 ℃
08
小尺寸封装

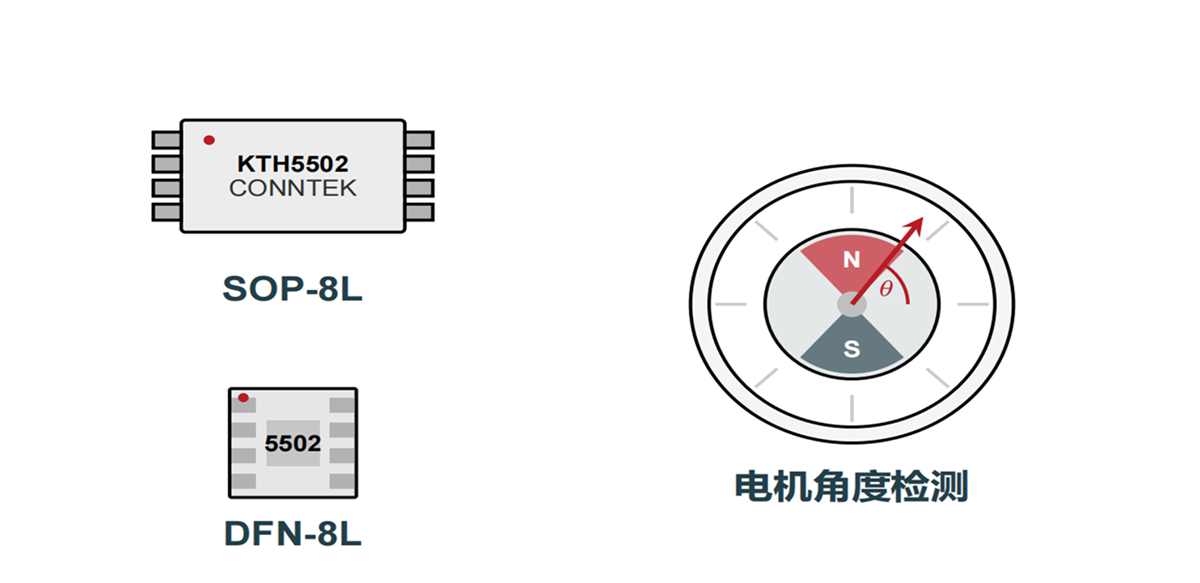

SOP-8L 与 DFN2×2-8L 封装
09
车规标准
符合 AEC-Q100 车规标准
规格参数
| 型号 | KTH5502 | 特色 | 高性价比，最小尺寸磁编码器 |
|---|---|---|---|
| 磁铁摆放方式 | 在轴 | 检测范围 | 360° |
| 供电电压 | 1.7 ~ 3.6 V | 工作温度 | -40 ~ 125 ℃ |
| 角度 INL | ±1° | 平均功耗 | 5 mA |
| 测量模式 | 持续感应模式 | 输出方式 | I2C/SPI 数字输出，ABZ，PWM，模拟 |
| 磁感应轴 | X, Y, Z 轴 | 分辨率 | 16 bit |
| 磁场检测范围 | XYZ 轴典型工作范围 ±100 mT | 工作频率 | 10 kSPS |
| 转速 | 5000 rpm | 封装 | SOP-8L / DFN2×2-8L |
技术文档
产品手册、评估套件说明与上位机软件，点击文件名直接下载。
| 型号 | 类型 | 中文版 | 英文版 |
|---|---|---|---|
| KTH5502 | 产品手册 | PDFKTH5502 产品手册.pdf | — |
