工业场景里的磁传感基本分两条线：一条是状态量，断路器合闸分闸、闸机闸杆到位、计量表的转盘翻转与防拆开合，要的是可靠的开关信号；另一条是连续量，旋钮操控与电机转子的角度，要的是分辨率和刷新率。共同点是设备寿命按年计算，机械触点与电位器的磨损在这里是主要故障源，非接触方案换来的是免维护。
工业环境的额外约束是干扰与温度：柜内有大电流母排和接触器动作产生的杂散磁场，现场温度跨度大，安装公差也比消费产品松。因此选型时留给磁路的裕量、器件的温度范围和阈值一致性，往往比标称精度更早决定成败。
领域需求
工业4.0对磁传感器的共性要求。
01
宽温工作
配电柜、表计箱体内温升明显，器件需要覆盖 -40 ~ 125 ℃ 且在全温区保持阈值与灵敏度稳定。
02
免维护寿命
设备按年连续运行，非接触检测避免触点氧化与机械磨损，减少现场维护次数。
03
抗杂散磁场
母排电流与接触器动作会引入外磁场，阈值与回差需要留足裕量，防止误翻转。
04
连续角度精度
旋钮、闸机、转子位置需要连续角度而不是开关量，分辨率与刷新率决定控制环的表现。
05
低功耗计量
电表、燃气表大量采用电池供电，计量翻转检测必须做到微安以下才能满足使用年限。
应用案例
典型应用包括工业液位检测、电流传感器、割草机、机械控制、无刷电机转子位置与转子角度传感。应用案例：电表、旋钮操控与闸机采用 KTH57 系列，断路器采用 KTH16 系列，燃气表与机械电表采用 KTM13 系列。
KTH57xx

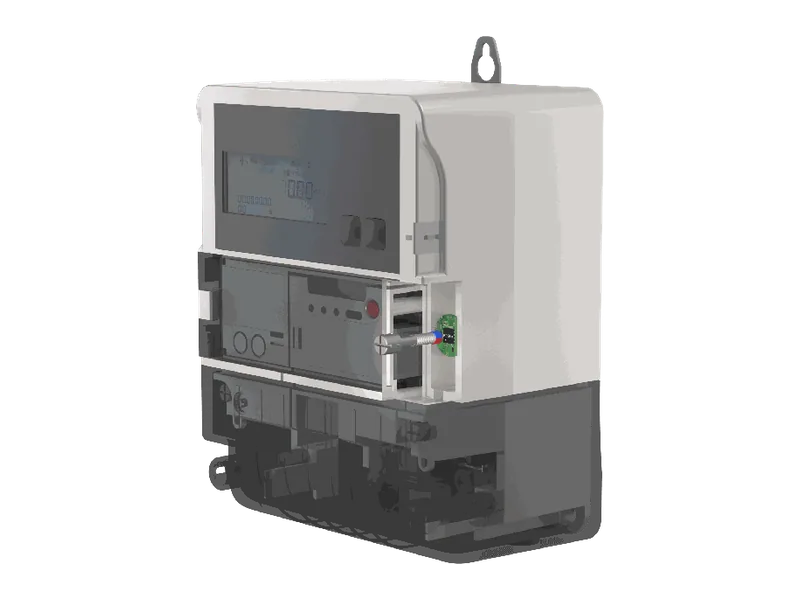

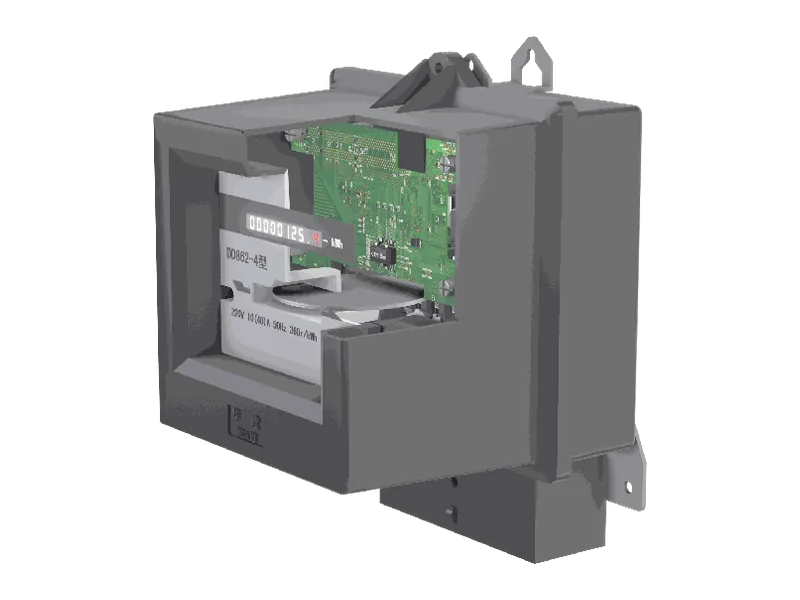

电表
查看案例
KTH16xx

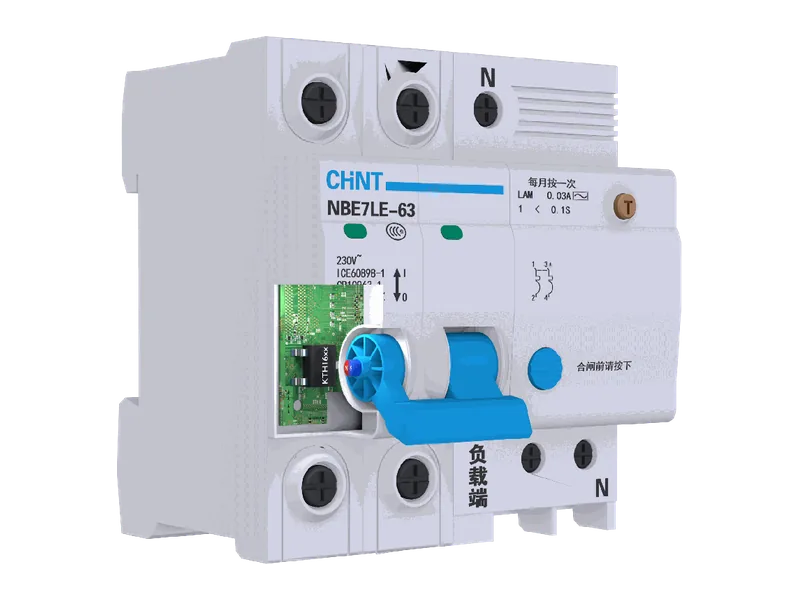

断路器
查看案例
KTM13xx

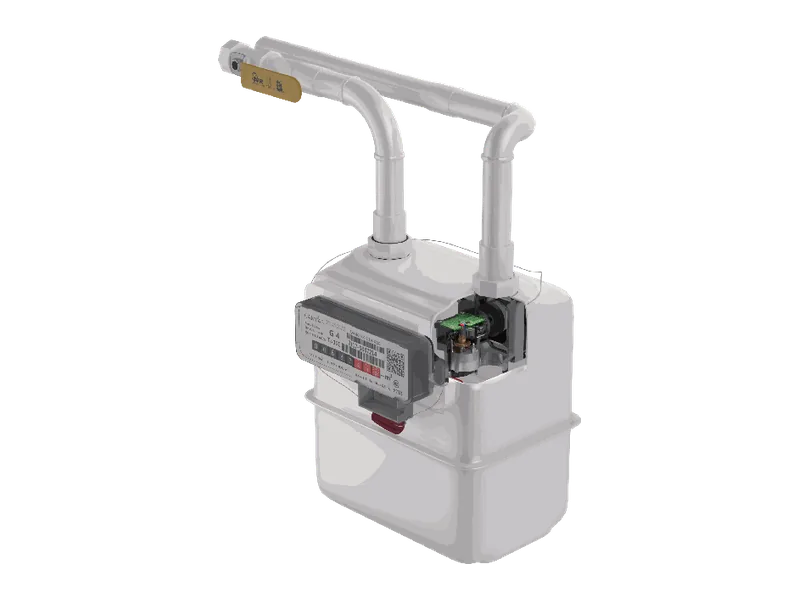

燃气表
查看案例
KTH57xx

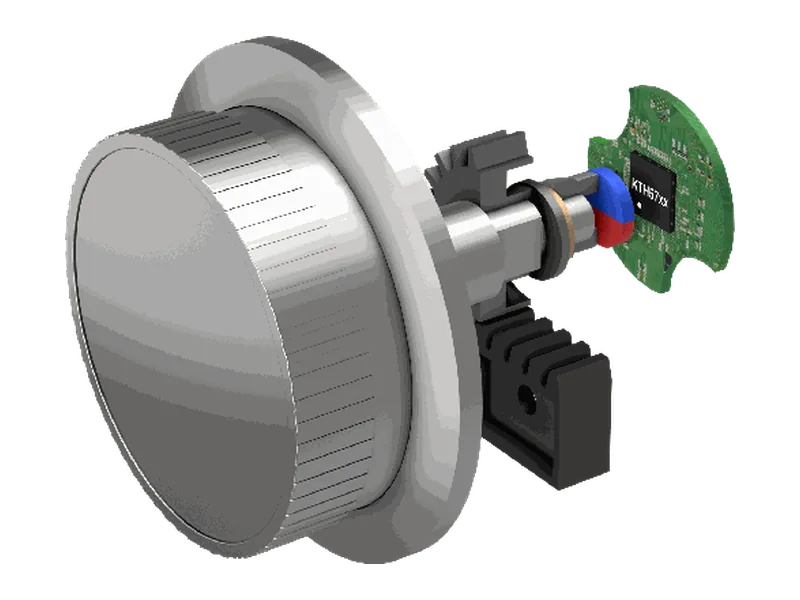

旋钮操控
查看案例
KTH57xx

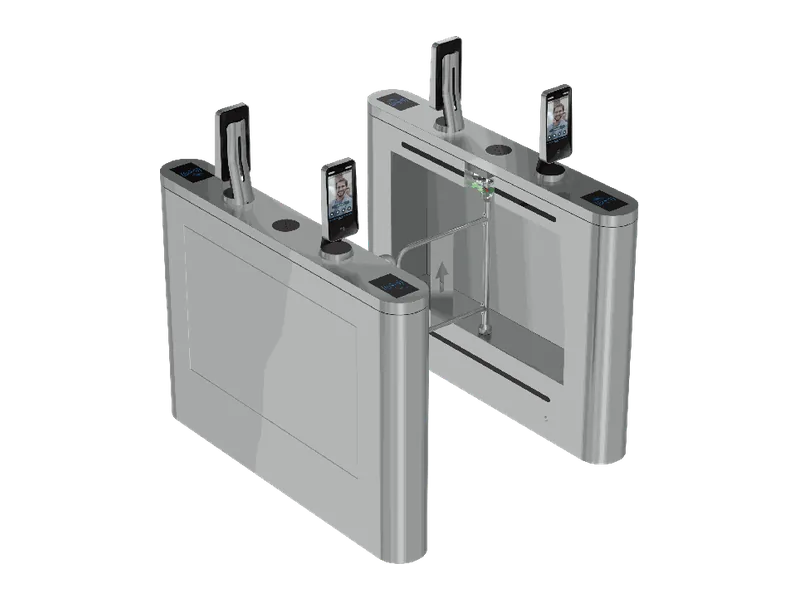

闸机
查看案例
KTM13xx
机械电表
查看案例
KTM58xx

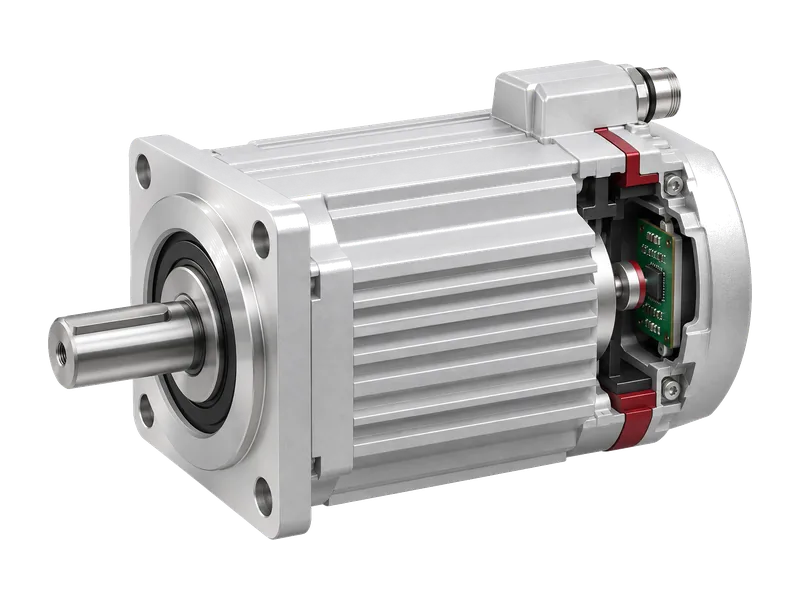

伺服电机
查看案例
KTM58xx

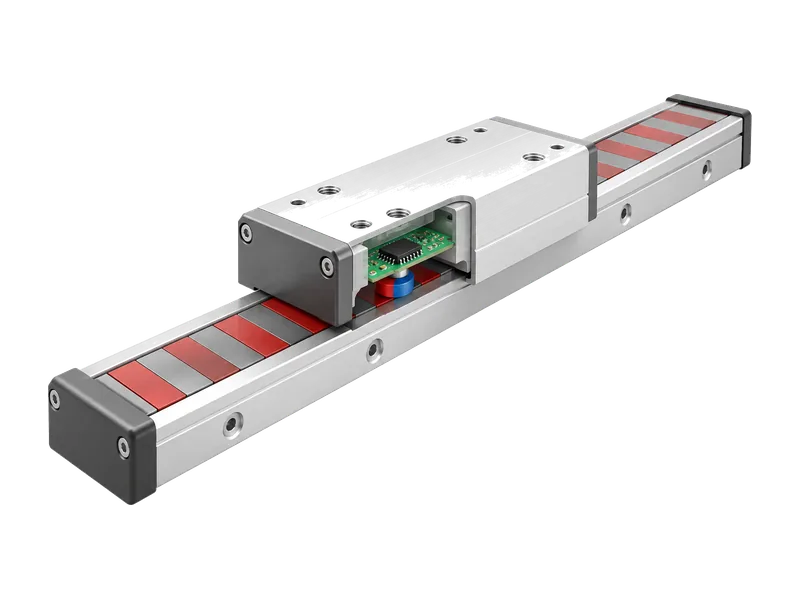

直线电机
查看案例
KTM59xx

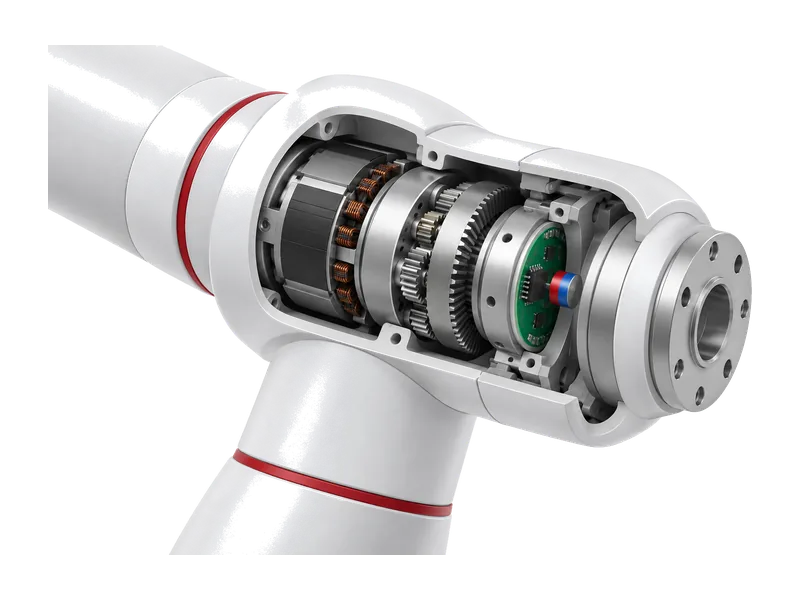

机器人关节
查看案例
KTH71xx

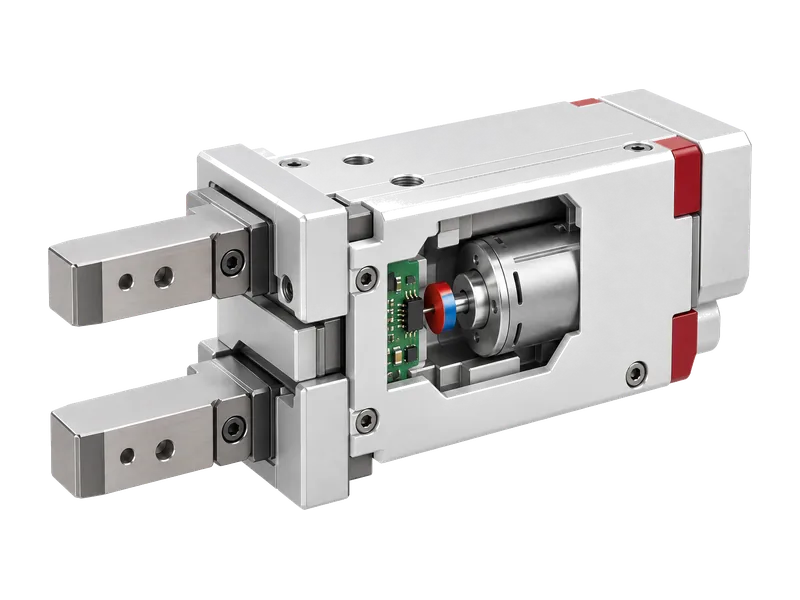

夹爪
查看案例
KTH71xx

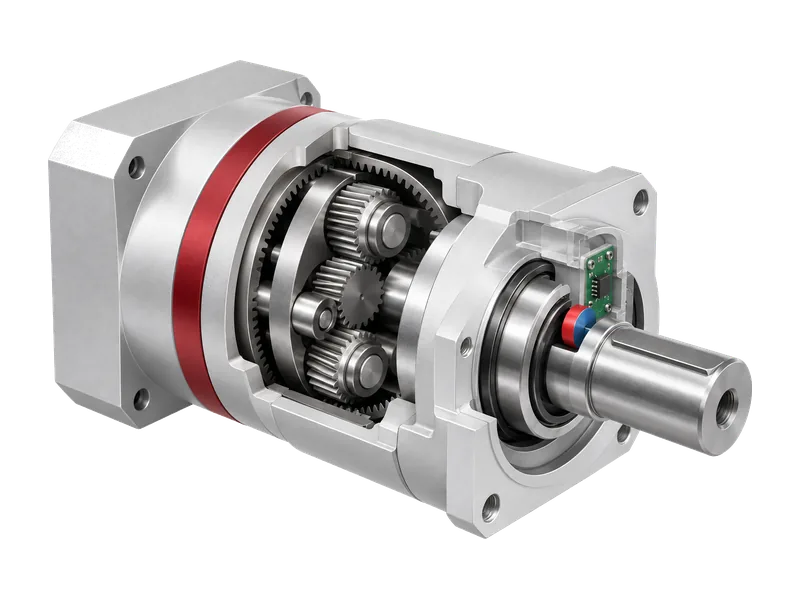

齿轮箱
查看案例
KTH71xx

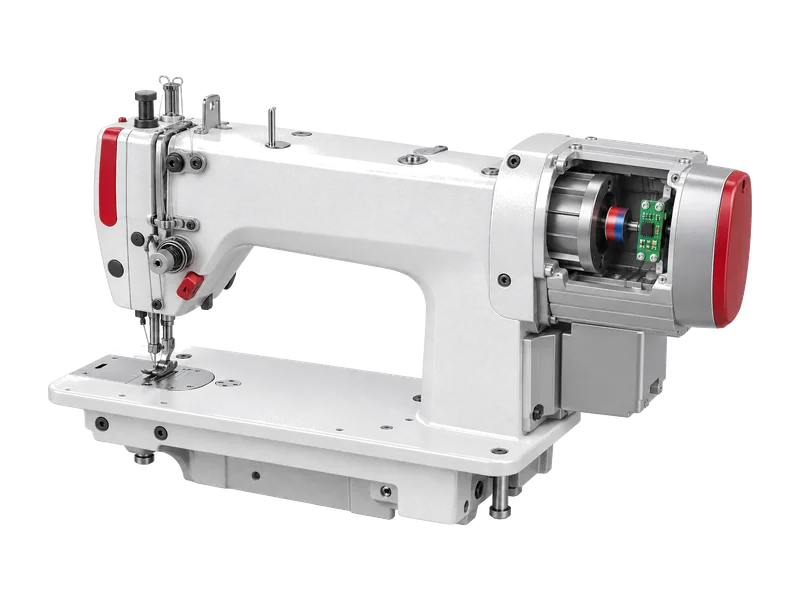

缝纫机
查看案例
KTH78xx
无刷直流电机
查看案例
KTH78xx
步进闭环
查看案例
KTH78xx
空心杯电机
查看案例
KTH78xx
电梯
查看案例
KTH78xx
屏蔽门
查看案例
KTH78xx
AGV 搬运机器人
查看案例
KTM13xx

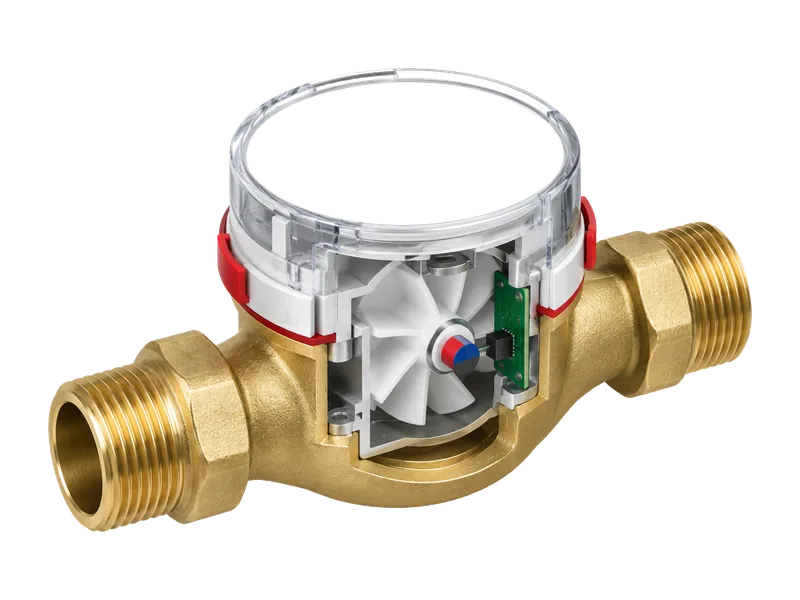

水表
查看案例
KTM13xx

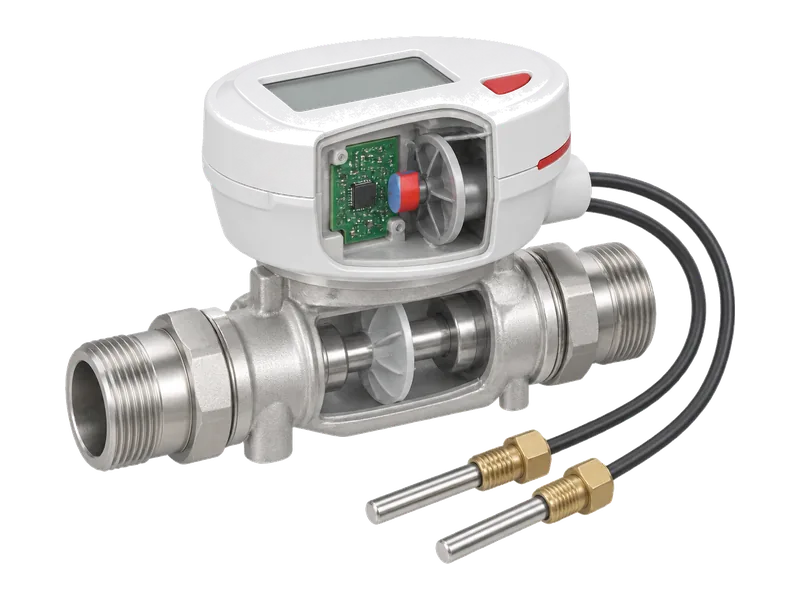

热量表
查看案例
KTM280X

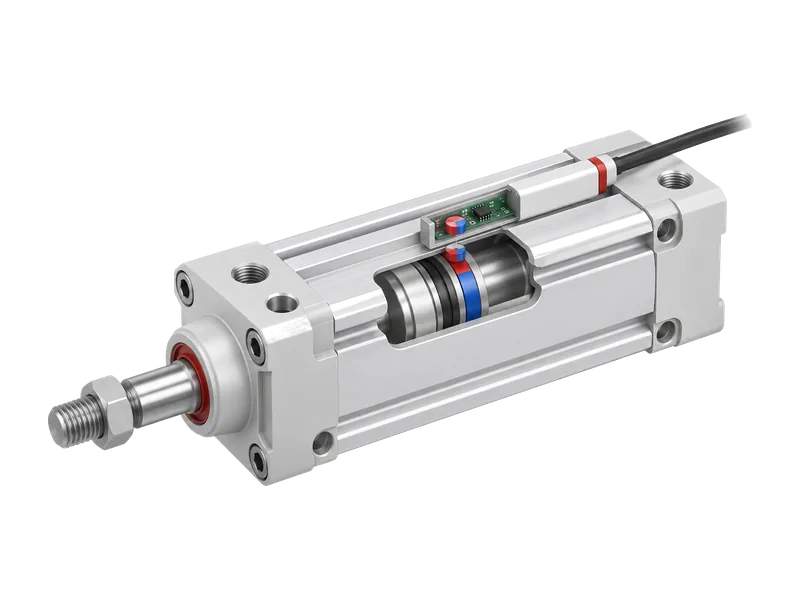

气缸位置检测
查看案例推荐芯片一览
| 推荐芯片 | 对应产品 | 应用场景 |
|---|---|---|
| KTH57xx | KTH57 系列 三轴线性霍尔传感器 | 电表、旋钮操控、闸机 |
| KTH16xx | KTH13/16/17 系列 微功耗 1D 霍尔开关 | 断路器 |
| KTM13xx | KTM13 系列 TMR 磁阻开关 | 燃气表、机械电表、水表、热量表 |
| KTM58xx | KTM58 系列 30 bit 绝对角度细分器 | 伺服电机、直线电机 |
| KTM59xx | KTM59 系列 高速 TMR 磁编码器 | 机器人关节 |
| KTH71xx | KTH71 系列 自校准霍尔磁编码器 | 夹爪、齿轮箱、缝纫机 |
| KTH78xx | KTH78 系列 低延时霍尔绝对角度编码器 | 无刷直流电机、步进闭环、空心杯电机、电梯、屏蔽门、AGV 搬运机器人 |
| KTM280X | KTM28 系列 AMR 高压气缸开关 | 气缸位置检测 |
需求与芯片对照
| 需求 | 推荐系列 | 依据 |
|---|---|---|
| 计量翻转与防拆 | KTM13 系列 | 160 nA @ 3 V、-40 ~ 125 ℃，适合电池供电表计翻转计数。 |
| 合分闸位置检测 | KTH13/16/17 系列 | KTH1702 为 -40 ~ 125 ℃、开漏输出，可选 ±135 Gs 高阈值档。 |
| 旋钮与闸机角度 | KTH57 系列 | 三轴测量、16 bit、1000 Hz，检测范围 360°，在轴离轴均可。 |
| 采样模式与功耗权衡 | KTH57 系列 | 持续感应、唤醒睡眠、单次测量三种模式可在线配置，工作频率 1000 Hz。 |
| 低阈值弱磁检测 | KTM13 系列 | BOP 提供 ±45 / ±30 / ±18 / ±9 / ±7 Gs 多档，弱磁档可用。 |
设计自检
方案定型前先回答这几个问题。
- 最大气隙出现在什么工况？把装配公差、导轨磨损与热胀冷缩叠加到一起，按最差气隙核算磁场，而不是按名义值。
- 附近有多大的电流回路？估算它在传感器位置的磁场强度，确认所选 BOP / BRP 档位有足够裕量。
- 要的是角度还是仅仅到位？只需两三个离散位置时开关型更省电省成本，闭环控制才需要连续角度。
- 控制环的采样周期是多少？先定刷新率需求，再倒推工作频率档和工作模式，避免为用不上的带宽付功耗。
- 现场维护条件如何？器件能否在不拆机构的情况下更换与标定，会直接影响封装与安装方式的选择。
