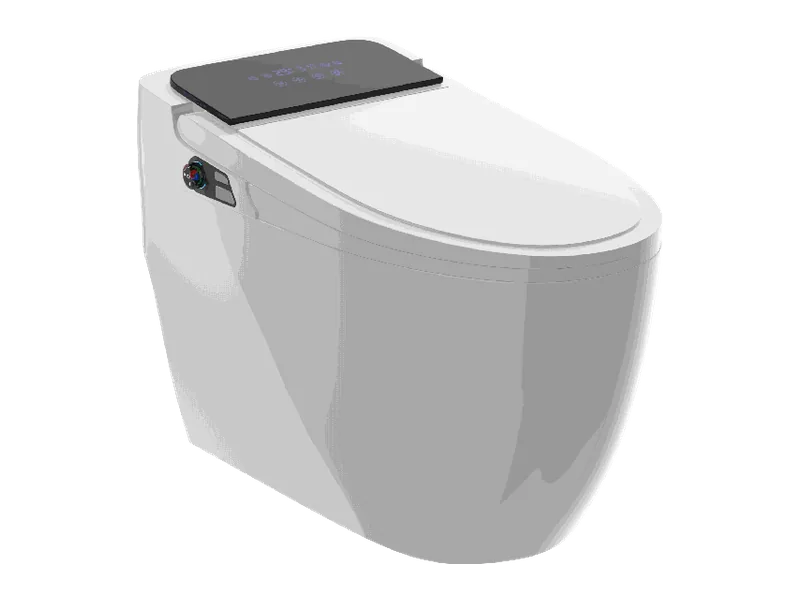

智能马桶-旋钮
检测侧面板旋钮的角度，用于水温、水压与冲洗位置调节。
场景说明
智能马桶的侧旋钮通常用来调水温、水压和喷杆位置，需要连续或多档的角度输入。旋钮里放磁铁、面板内侧放芯片，转动时磁场方向变化，主控读出角度换算成设定值。
这个位置每天都会被水和清洁剂冲到，面板一旦开孔就是渗漏起点。磁-电分离让面板保持完整，旋钮可整体取下清洗，电路腔完全不与外部连通。
检测需求
智能马桶-旋钮对传感器的主要要求。
01
面板不开孔
侧面板天天被水冲，任何贯穿孔都是渗漏起点。
02
耐清洁剂
洁厕剂与水垢会让机械编码器卡滞失效。
03
多档可分
水温水压分若干档，角度读数要能稳定区分。
04
体积小
侧面板厚度有限，旋钮模组不能太厚。
为什么选 KTH57xx
测量 X、Y、Z 三轴磁场，I2C / SPI 可选，工作模式在线配置，兼顾性能与功耗
01
磁电分离
电路腔与外部完全不连通，旋钮可整体取下冲洗。
02
360° 范围
检测范围 360°，水温水压的档位数量可自由定。
03
小尺寸封装
可选 DFN2*2.5-8L，较薄的侧面板也放得下。
04
数字接口
I2C / SPI 直接读角度，面板到主控不走模拟长线。
设计注意点
通用工程建议，实际设计以产品手册与实测为准。
- 旋钮取下清洗再装回时角度基准必须复现，结构上要有防呆特征。
- 相邻水温档之间留出容差带，读数落在带内时保持上一次判定。
- 面板厚度与旋钮背面到芯片的距离共同决定气隙，选磁铁时按最大距离算。
- 喷杆电机与水阀属于机身内的磁与电磁干扰源，旋钮检测点应与之拉开距离。
