KTM13 系列
TMR 磁阻开关
TMR 阻桥与 ASIC 单芯片集成，平行磁场感应，回差可小于 3 高斯
1.8 ~ 5.5 V电压
160 nA @ 3 V功耗
最高 5000 Hz频率
-40 ~ 125 ℃温度
产品概述

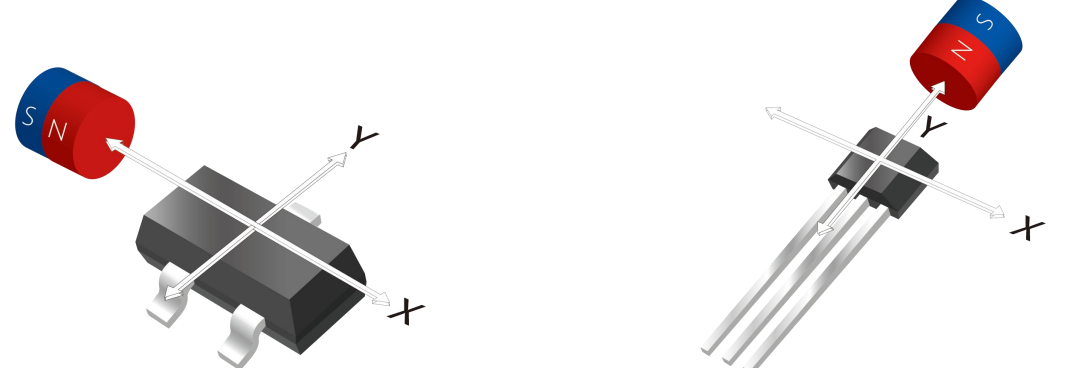

KTM13 系列将 TMR 阻桥与 ASIC 集成在单芯片中，阻桥阻抗随平行穿过的磁场强度与角度变化，配合磁铁即可实现非接触式位置检测。相比霍尔传感器精度更高（回差可小于 3 高斯），对磁场平行感应，并可通过不同方向的 TMR 桥阻配合实现 360° 两维感应，主要用于不同感应角度以及低功耗、高频感应的场合。
系列类型覆盖全极型（KTM1301、KTM1302、KTM1304）、单 S 极（KTM1311）、单 N 极（KTM1321）与锁存型（KTM1331），电源电压 1.8 ~ 5.5 V，平均功耗 160 nA @ 3 V 至 1.9 μA @ 3.0 V，工作频率 50 Hz / 1600 Hz / 5000 Hz，工作温度 -40 ~ 125 ℃。
核心特点
01
高精度
回差可小于 3 高斯
02
平行感应
对平行磁场敏感，配合不同方向桥阻实现 360° 两维感应
03
纳安级功耗
平均功耗低至 160 nA @ 3 V
04
高频性能
工作频率最高 5000 Hz，高磁灵敏度
05
多种类型
全极、单 S 极、单 N 极与锁存型
06
多档阈值
每个型号提供多档 BOP / BRP 阈值
07
输出与封装
CMOS / 开漏输出，SOT-23-3L、TO-92S 等封装
规格参数
先按磁极响应选类型（全极、单 S 极、单 N 极或锁存型），再在 50 Hz、1600 Hz、5000 Hz 中按工作频率与平均功耗选型号，按 BOP / BRP 选阈值档位；开漏输出为 KTM1302，DFN2*2-3L 封装为 KTM1304。
全极型（1/6）5 个型号KTM1301TA、KTM1301MA、KTM1301SA、KTM1301TB、KTM1301MB
全极型（2/6）5 个型号KTM1301SB、KTM1301TC、KTM1301MC、KTM1301SC、KTM1301TD
全极型（3/6）5 个型号KTM1301MD、KTM1301SD、KTM1301TE、KTM1301ME、KTM1301SE
全极型（4/6）5 个型号KTM1302TA、KTM1302SA、KTM1302TB、KTM1302SB、KTM1302TC
全极型（5/6）5 个型号KTM1302SC、KTM1302TD、KTM1302SD、KTM1302TE、KTM1302SE
全极型（6/6）3 个型号KTM1304SB、KTM1304SD、KTM1304SE
单S极（1/2）5 个型号KTM1311TA、KTM1311SA、KTM1311TB、KTM1311SB、KTM1311TC
单S极（2/2）3 个型号KTM1311SC、KTM1311TD、KTM1311SD
单N极（1/2）5 个型号KTM1321TA、KTM1321SA、KTM1321TB、KTM1321SB、KTM1321TC
单N极（2/2）3 个型号KTM1321SC、KTM1321TD、KTM1321SD
锁存型（1/3）5 个型号KTM1331TA、KTM1331MA、KTM1331SA、KTM1331TB、KTM1331MB
锁存型（2/3）5 个型号KTM1331SB、KTM1331TC、KTM1331MC、KTM1331SC、KTM1331TD
锁存型（3/3）5 个型号KTM1331MD、KTM1331SD、KTM1331TE、KTM1331ME、KTM1331SE
以下 22 项参数存在两种标注，选型前请以产品手册为准
- KTM1301「平均功耗」：1.9 μA @ 3.0 V 或 1.9 μA @ 3.0 V 600 nA @ 3 V 160 nA @ 3 V
- KTM1301「工作频率」：5000 Hz 或 5000 Hz 1600 Hz 50 Hz
- KTM1301「BOP」：±45 或 ±45 ±30 ±18 ±9 ±7
- KTM1301「BRP」：±36 或 ±36 ±21 ±12 ±6 ±4
- KTM1311「平均功耗」：1.9 μA @ 3.0 V 或 1.9 μA @ 3.0 V 160 nA @ 3 V
- KTM1311「工作频率」：5000 Hz 或 5000 Hz 50 Hz
- KTM1311「BOP」：45 或 45 30 18 9
- KTM1311「BRP」：36 或 36 21 12 6
- KTM1321「平均功耗」：1.9 μA @ 3.0 V 或 1.9 μA @ 3.0 V 160 nA @ 3 V
- KTM1321「工作频率」：5000 Hz 或 5000 Hz 50 Hz
- KTM1321「BOP」：-45 或 -45 -30 -18 -9
- KTM1321「BRP」：-36 或 -36 -21 -12 -6
- KTM1331「平均功耗」：1.9 μA @ 3.0 V 或 1.9 μA @ 3.0 V 600 nA @ 3 V 160 nA @ 3 V
- KTM1331「工作频率」：5000 Hz 或 5000 Hz 1600 Hz 50 Hz
- KTM1331「BOP」：45 或 45 30 17 9 5
- KTM1331「BRP」：-45 或 -45 -30 -17 -9 -5
- KTM1302「平均功耗」：1.9 μA @ 3.0 V 或 1.9 μA @ 3.0 V 160 nA @ 3 V
- KTM1302「工作频率」：5000 Hz 或 5000 Hz 50 Hz
- KTM1302「BOP」：±45 或 ±45 ±30 ±18 ±9 ±7
- KTM1302「BRP」：±36 或 ±36 ±21 ±12 ±6 ±4
- KTM1304「BOP」：±30 或 ±30 ±9 ±7
- KTM1304「BRP」：±21 或 ±21 ±6 ±4
