KTAx333 系列

零温漂高精度运放

Name: KTAx333 系列 零温漂高精度运放
Brand: CONNTEK 昆泰芯

自校准 CMOS 运放，失调电压 2 μV（典型值），轨到轨输入 / 输出

2 μV失调电压 · 典型值

1.8 ~ 5.5 V电压

30 μA功耗

轨到轨输入 / 输出接口

下载技术文档2 申请样品 / 咨询

产品概述

KTAx333 是一款低失调、微功耗、可实现轨到轨输入 / 输出的 CMOS 运算放大器，采用自校准技术获得极低的失调电压（2 μV 典型值，10 μV 最大值）。系列 CMRR 性能出色，且不存在传统互补输入级带来的交越问题；在驱动模数转换器（ADC）时性能优异，不会降低微分线性，非常适合作为各类传感器信号的放大级。

主要参数：增益带宽积 350 kHz，失调电压温漂 0.02 μV/℃，电压噪声 1.1 μVpp（0.1 ~ 10 Hz），压摆率 0.16 V/μs，输入偏置电流 ±100 pA，输入失调电流 ±120 pA，静态功耗 30 μA，CMRR 120 dB，PSRR 1 μV/V，开环增益 120 dB，工作温度 -40 ~ 125 ℃。

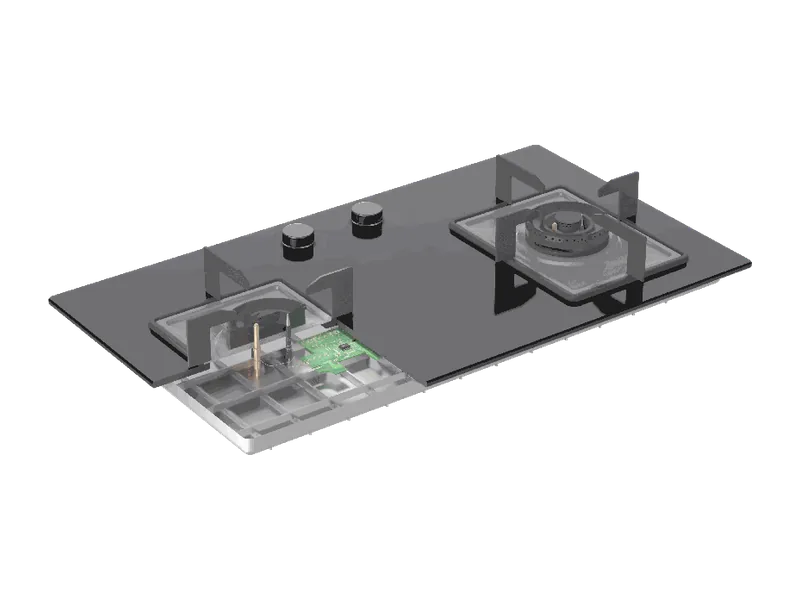

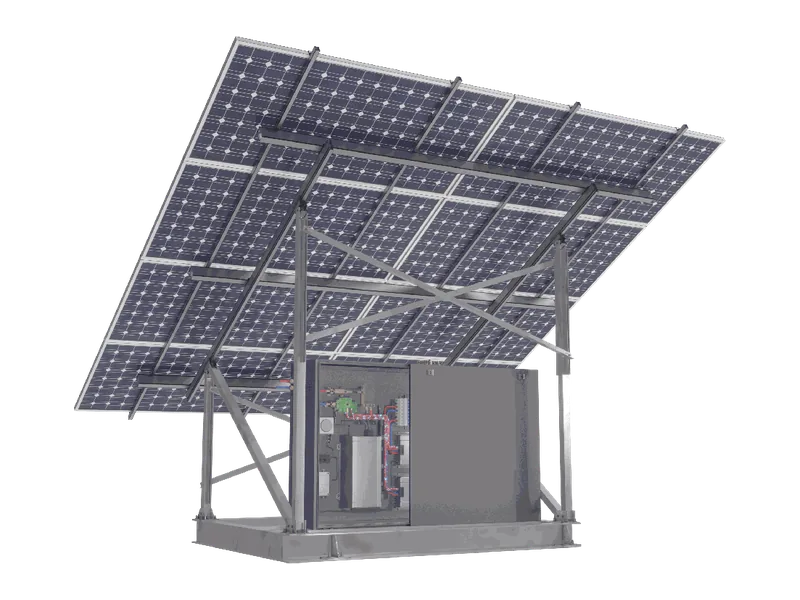

典型应用太阳能光电转换器燃气灶-温度检测

测量类型传感器信号放大

核心特点

极低失调

失调电压 2 μV（典型值），10 μV（最大值）

零温漂

失调电压温漂 0.02 μV/℃

轨到轨

轨到轨输入与输出

出色 CMRR

CMRR 120 dB，无传统互补输入级的交越问题

低噪声

电压噪声 1.1 μVpp（0.1 ~ 10 Hz）

微功耗

静态功耗 30 μA，供电 1.8 ~ 5.5 V

驱动 ADC

驱动 ADC 时性能优异，不降低微分线性

单双通道

SOT23-5 单通道，MSOP-8 / SOP-8 双通道

规格参数

单通道选 KTA333-ST5（SOT23-5），双通道选 KTA2333-MP8 / KTA2333-SP8（MSOP-8 / SOP-8）。

系列	KTAx333	型号	KTA2333-MP8 KTA2333-SP8 KTA333-ST5
通道	单或双	供电电压（VCC）	1.8 ~ 5.5 V
输入失调电压（VOS）	2 μV (TYP) 10 μV (MAX)	增益带宽积（GBW）	350 kHz
失调电压温漂（dVos/dT）	0.02 μV/℃	电压噪声（f = 0.1 ~ 10 Hz）	1.1 μVPP
压摆率（SR）	0.16 V/μs	输入偏置电流（IB）	±100 pA
输入失调电流（IOS）	±120 pA	静态功耗（IQ）	30 μA
共模抑制比（CMRR）	120 dB	电源电压抑制比（PSRR）	1 μV/V
开环增益（AOL）	120 dB	轨到轨 I/O（Rail-to-Rail I/O）	IN, OUT
工作温度	-40 ~ 125 ℃	封装	MSOP-8（双通道） SOP-8（双通道） SOT23-5（单通道）

KTAx333 零温漂高精度运放参数

参数	数值
系列	KTAx333
产品型号	KTA2333-MP8 KTA2333-SP8 KTA333-ST5
通道	单或双
供电电压 (VCC)	1.8V-5.5V
输入失调电压 (VOS)	2μV(TYP) 10μV(MAX)
增益带宽积 (GBW)	350KHz
失调电压温漂 (dVos/dT)	0.02μV/℃
电压噪声 (f = 0.1Hz ~ 10Hz)	1.1μVPP
压摆率 (SR)	0.16V/μs
输入偏置电流 (IB)	±100pA
输入失调电流 (IOS)	±120pA
静态功耗 (IQ)	30μA
共模抑制比 (CMRR)	120dB
电源电压抑制比 (PSRR)	1μV/V
开环增益 (AOL)	120dB
轨到轨I/O (Rail-toRail I/O)	IN,OUT
温度范围	-40℃~+125℃
封装	MSOP-8（双通道） SOP-8（双通道） SOT23-5（单通道）
