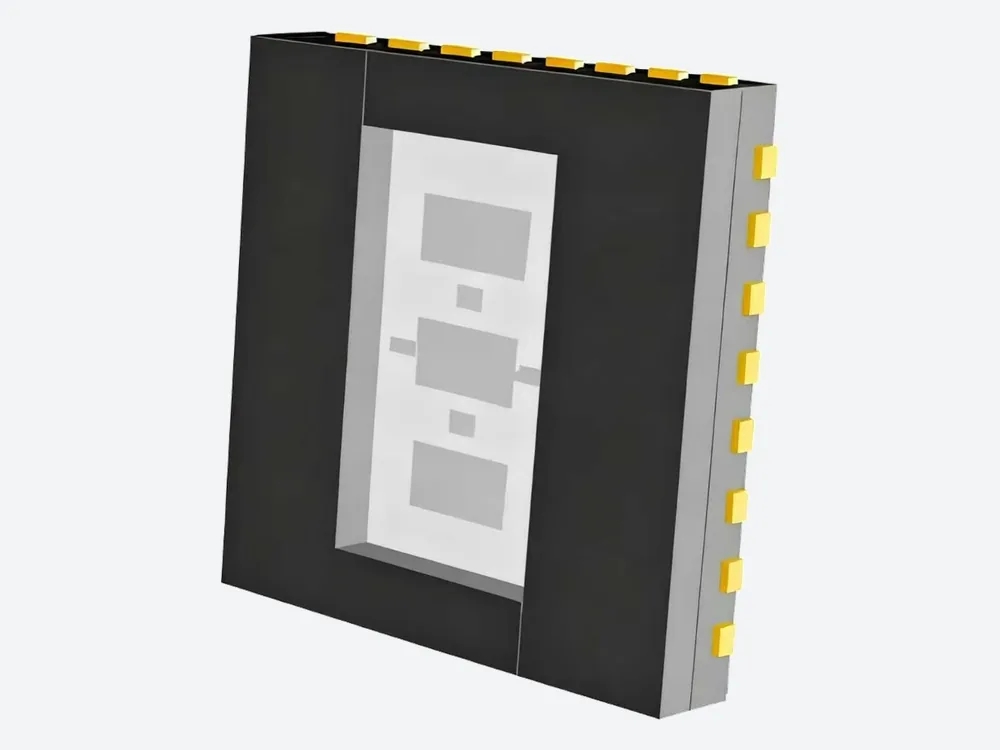

KTO95 系列
游标绝对值光学编码器
集成高清相位阵列光电传感器，三通道 Nonius 插值实现最高 24 位单圈分辨率
24 bit分辨率
6 对模拟差分输出接口
32-pin optoQFN封装
4.1 ~ 5.5 V电压 · 模拟
产品概述
KTO9512 是先进的光学编码器 IC，集成高清相位阵列光电传感器，信号保真度优秀，对准容差较为宽松。器件输出精确的正弦 / 余弦信号，供后续设备进行高分辨率插值；具体型号可通过三通道 Nonius 插值实现高达 24 位的单圈位置分辨率。
KTO9512 基于 3 码道游标原理，适用于直径 26 mm 光栅码盘，码盘刻线 512 / 510 / 480 CPR，2 bit 格雷码道。模拟电压 4.1 ~ 5.5 V，数字电压 1.6 ~ 5.5 V，供电电流 9.5 ~ 15 mA，光电流范围 0 ~ 1120 nA，光谱应用范围 400 ~ 950 nm，上电稳定时间 100 μs，封装 32-pin optoQFN 5 mm × 5 mm × 0.9 mm。
核心特点
01
紧凑高分辨率
紧凑型高分辨率绝对位置编码器，适配 26 mm 光栅码盘
02
相位阵列
单片 3 通道相位阵列，信号匹配优秀
03
扇区检测
2 位格雷码扫描，嵌入式扇区检测
04
低串扰
码道间距适中，减少串扰
05
高温适用
超低暗电流，适合高温工作
06
低噪声放大
低噪声光电流放大器，1 MΩ 互阻增益
07
差分输出
6 对模拟差分输出，带短路保护
08
抗 EMI 干扰
低输出阻抗，增强 EMI 抗干扰能力
09
评估支持
提供评估板与码盘采样，optoQFN 封装符合 RoHS
规格参数
| 产品名称 | 相位阵游标光编码器芯片 | 型号 | KTO9512 |
|---|---|---|---|
| 分辨率 | 24 bit | 码盘直径 | 26 mm |
| 格雷码道 | 2 bit | 检测范围 | 360° |
| 供电电流 | 9.5 ~ 15 mA | 光电流范围 | 0 ~ 1120 nA |
| 封装 | 32-pin optoQFN 5mmx5mmx0.9mm | 工作温度 | -40 ~ 125 ℃ |
| 码盘原理 | 3 码道游标原理 | 码盘刻线 | 512 CPR / 510 CPR / 480 CPR |
| 模拟电压 | 4.1 ~ 5.5 V | 数字电压 | 1.6 ~ 5.5 V |
| 光谱应用范围 | 400 ~ 950 nm | 上电稳定时间 | 100 μs |
| 输出方式 | 6 对模拟差分对输出 | 应用领域 | 绝对位置编码器 交流伺服反馈 |
技术文档
产品手册、评估套件说明与上位机软件，点击文件名直接下载。
| 型号 | 类型 | 中文版 | 英文版 |
|---|---|---|---|
| KTO9512 | 产品手册 | PDFKTO9512-D26-QN32产品手册.pdf | — |
