产品中心

开关芯片

霍尔、TMR、AMR 开关与线性霍尔，从微功耗到车规高压

8产品系列

35份技术文档

0个产品视频

开关芯片回答的是「到位没有」：磁铁靠近到设定阈值（BOP）时输出翻转，离开到释放点（BRP）时复位，整个过程无机械触点、无磨损。选型的核心是三件事——响应哪个方向的磁场、响应哪种磁极、以及在目标工作频率下的平均功耗。

本类目按感磁原理分成两条线：1D 霍尔开关响应垂直穿过芯片表面的磁场（KTH13/16/17 系列、KTH25），TMR 与 AMR 响应平行于芯片表面的磁场（KTM13、KTM28）；KTH462、KTH460 则在片内放多个霍尔盘，分别覆盖二维与三维磁场，不再只看单一方向。此外还收录比例式线性霍尔 KTH31 与线性霍尔 KTH564，它们输出随磁通密度线性变化的模拟电压而非开关量，用于需要读出磁场大小的场合。

怎么选

按下面几步缩小范围。

01

先定感磁原理

垂直穿过芯片的磁场用霍尔的KTH13/16/17 系列、KTH25；平行磁场用 KTM13（TMR）、KTM28（AMR）。

02

再定检测维度

单方向用KTH13/16/17 系列、KTM13、KTH25；二维用 KTH462，可直接输出速度与方向；三维全极用 KTH460。

03

按磁极选类型

全极、单 S 极、单 N 极、锁存四类，KTH13/16/17 系列与 KTM13 各型号分别对应；KTH25 为双极锁存。

04

核对电压与功耗

电池供电取 KTM13（160 nA @ 3 V）或KTH13/16/17 系列（1 μA）；宽压取 KTH25。

05

需要模拟量输出

读磁场大小而非开关量时用 KTH31（1.00 ~ 8.90 mV/Gs @ 3.3 V 六档，带宽 30 kHz）或 KTH564（1.5 ~ 13 mV/Gs）。

系列对照

型号	技术与检测方式	工作电压	平均功耗	工作温度
KTH13/16/17 系列	霍尔，单方向，全极 / 单极 / 锁存	1.7 ~ 5.5 V	1 μA	-40 ~ 85 / 125 ℃（视型号）
KTM13 系列	TMR，平行磁场，全极 / 单极 / 锁存	1.8 ~ 5.5 V	160 nA @ 3 V	-40 ~ 125 ℃
KTH25 系列	霍尔，数字双极锁存，开漏高压	2.7 ~ 32 V	2.7 mA	-40 ~ 125 ℃
KTM28 系列	AMR，水平磁场，气缸两线 / 三线	3 ~ 30 V	70 μA	-40 ~ 105 ℃
KTH462 系列	霍尔，二维锁存，两路独立输出	2.5 ~ 5.5 V	32.3 μA @ 2.5 V（30 Hz 版）	-40 ~ 125 ℃
KTH460 系列	霍尔，X、Y、Z 三维全极	2.5 ~ 5.5 V	4.5 μA @ 2.5 V（2.5 Hz 版）	-40 ~ 125 ℃
KTH31 系列	霍尔，比例式线性，模拟电压输出	3.0 ~ 5.5 V	4.5 mA @ 3.3 V	-40 ~ 125 ℃

产品系列

包括 1D/2D/3D 霍尔开关、车规级高压霍尔开关、TMR 磁阻开关、AMR 高压气缸开关及线性霍尔传感器，功耗低至 160 nA，适用于消费、工业与汽车领域。

KTH13/16/17 系列

微功耗 1D 霍尔开关

CMOS 工艺集成霍尔元件，1 μA 超低功耗，温度补偿优良，覆盖全极、单极与锁存型

1.7 ~ 5.5 V电压1 μA功耗2.5 Hz ~ 40 kHz频率-40 ~ 85 / 125 ℃温度（视型号）

车规级高压霍尔开关

斩波技术（内置零漂移放大器），失调电压小于 10 μV，宽压工作，反接保护电压高达 -32 V

2.7 ~ 32 V电压2.7 mA功耗30 kHz频率-40 ~ 125 ℃温度

TMR 磁阻开关

TMR 阻桥与 ASIC 单芯片集成，平行磁场感应，回差可小于 3 高斯

1.8 ~ 5.5 V电压160 nA @ 3 V功耗最高 5000 Hz频率-40 ~ 125 ℃温度

AMR 高压气缸开关

SIP 集成 AMR 与 ASIC，支持两线 / 三线气缸位置检测，任意极性感应水平磁场

3 ~ 30 V电压70 μA功耗4 kHz频率-40 ~ 105 ℃温度

比例式线性霍尔传感器

按比例响应磁通密度，30 kHz 高速带宽、轨到轨模拟输出，多灵敏度可选

3.0 ~ 5.5 V电压4.5 mA @ 3.3 V功耗1.00 ~ 8.90 mV/Gs（@ 3.3 V）灵敏度-40 ~ 125 ℃温度

微功耗 3D 霍尔开关

X、Y、Z 三维全极检测，SPIN 与数字滤波技术保证稳定的工作点与开关频率

2.5 ~ 5.5 V电压4.5 μA @ 2.5 V功耗BOP 25 Gs灵敏度-40 ~ 125 ℃温度

超灵敏 2D 霍尔开关

检测二维磁场，两路独立数字输出，可直接给出速度与方向或每轴独立锁存信号

2.5 ~ 5.5 V电压32.3 μA @ 2.5 V功耗BOP 25 Gs灵敏度-40 ~ 125 ℃温度

线性霍尔芯片

零磁场输出 1/2 VCC，输出随磁通密度线性变化，多档灵敏度匹配不同检测范围

2.8 ~ 6.0 V电压3.3 mA @ 5 V功耗1.5 ~ 13 mV/Gs灵敏度-40 ~ 125 ℃温度

应用案例

采用开关芯片的终端产品。

电子棋盘

断路器

触控笔

笔记本与平板合盖检测

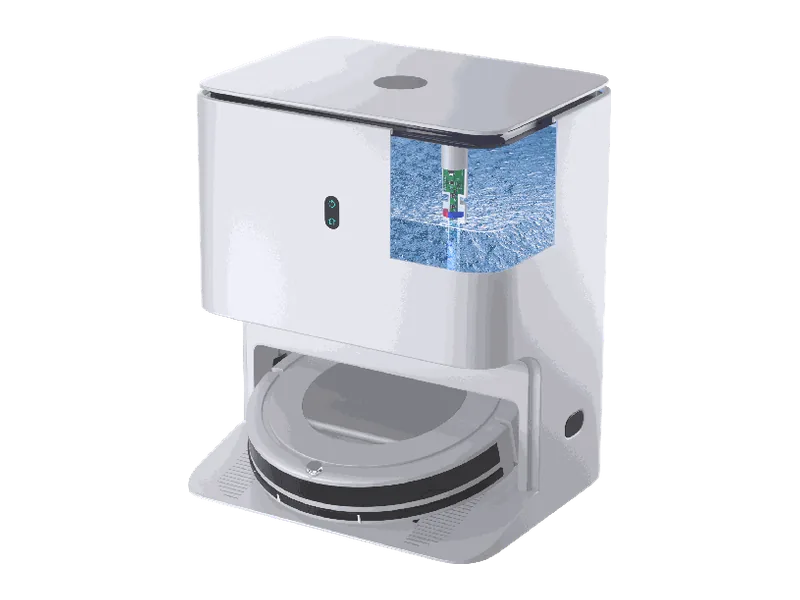

扫地机-水位监测

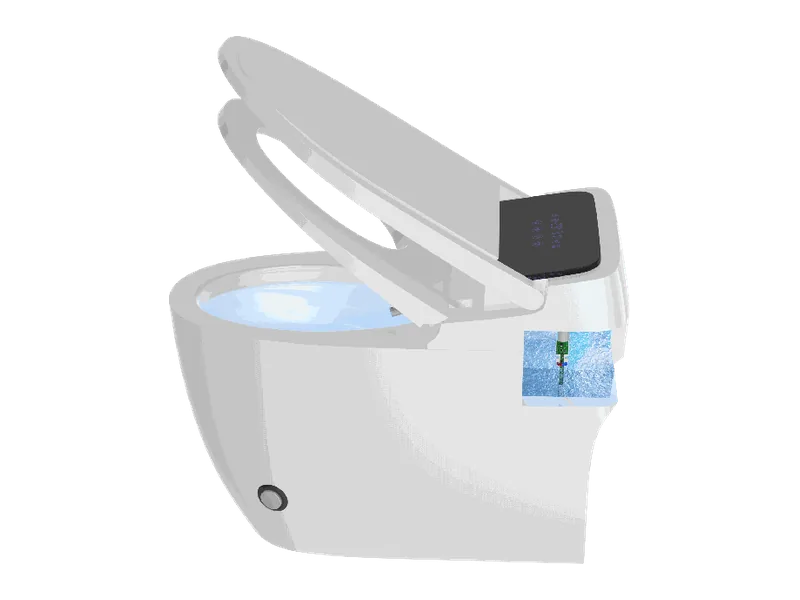

智能马桶-水位监测

燃气表

机械电表

常见问题

全极、单极、锁存怎么选

全极对 N、S 极都动作；单 S 极、单 N 极只响应一种极性；锁存型由一个极性置位、必须相反极性才复位，撤磁后保持原状态，因此适合旋转计数，但不能用来判断「有没有磁体」。KTH13/16/17 系列与 KTM13 各型号覆盖这四类。

TMR 开关与霍尔的差别

KTM13 回差可小于 3 高斯，平均功耗低至 160 nA @ 3 V，工作频率最高 5000 Hz，且感应的是平行穿过芯片的磁场而非垂直磁场。

工作频率影响什么

频率决定采样间隔与平均功耗：KTH13/16/17 系列覆盖 2.5 Hz ~ 40 kHz，KTM13 提供 50 Hz、1600 Hz、5000 Hz 三档。

气缸位置检测选哪颗

KTM28 以 SIP 把 AMR 与 ASIC 集成在一颗 IC 内，支持两线与三线应用，开漏输出可上拉 / 下拉负载自适应，输出过流保护 220 mA。

其他产品线

3D霍尔芯片

感知 X、Y、Z 三轴磁场，用于角度与位移检测

浏览产品线

编码器芯片

霍尔、AMR、TMR 与光学路线的高速高精度编码器芯片

浏览产品线

其他芯片

面向传感器信号放大的零温漂高精度运放

浏览产品线

旋钮系列

磁-电分离的磁旋钮，隔空检测角度，防水防尘 IP67

浏览产品线

需要选型建议、样品或技术支持？

昆泰芯提供芯片选型、磁场仿真与方案设计支持，欢迎与我们的销售和技术团队联系。
