消费类电子

为耳机、笔记本、手机与游戏设备提供位置与角度感知

9应用案例

5款推荐芯片

消费类产品里的磁传感，绝大多数落在三件事上：判断两个部件有没有合到位（开盖、合盖、入仓、吸附），测一段有限行程的位移（笔尖压感、滑盖、升降摄像头），以及测一个二维方向（摇杆、旋钮、表冠）。这些位置信息本来可以用微动开关或电位器做，改用磁方案的原因是非接触——没有触点磨损，可以隔着塑胶外壳工作，密封结构不必为传感器开孔。

约束也很集中：整机靠电池供电，传感器多半要常年在线，于是平均功耗直接决定待机天数；可用的板面往往只有一两平方毫米，封装尺寸先于性能被筛一遍；同时整机批量大，芯片的阈值一致性与温度漂移必须小到不用逐台标定。

领域需求

消费类电子对磁传感器的共性要求。

常开待机功耗

盖开关、入仓检测这类功能必须一直在线，平均电流决定整机待机时长，往往要求做到微安甚至纳安量级。

封装尺寸

耳机仓、触控笔、手表内部留给传感器的面积只有毫米级，封装选不下来，性能再好也用不上。

批量一致性

百万台量级不可能逐台标定，翻转阈值与温漂必须在出厂范围内收敛，否则产线要加校准工序。

二维/三维方向

摇杆、旋钮要的是方向而不是有无，需要同时拿到两个以上轴向的磁场分量再算角度。

主控接口

低功耗主控的 ADC 通道与 IO 都紧张，数字接口和开关量输出对系统资源的占用差别很大。

应用案例

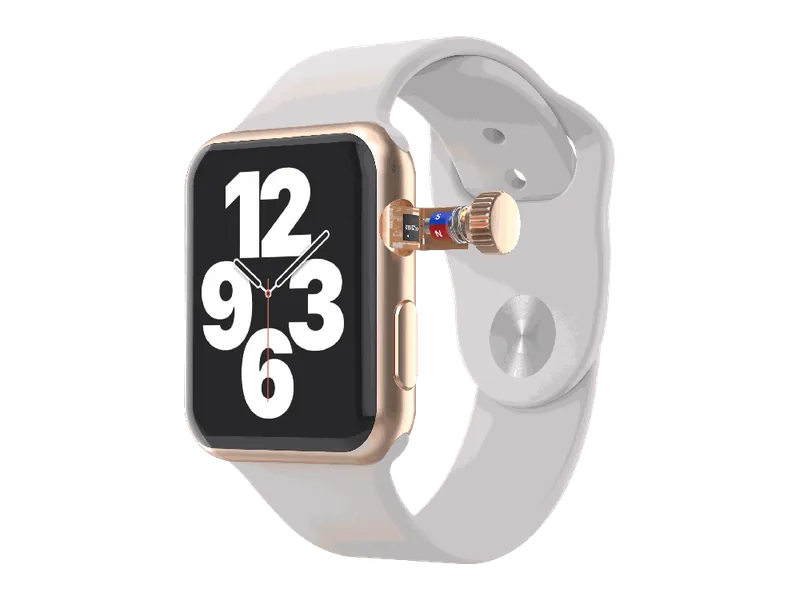

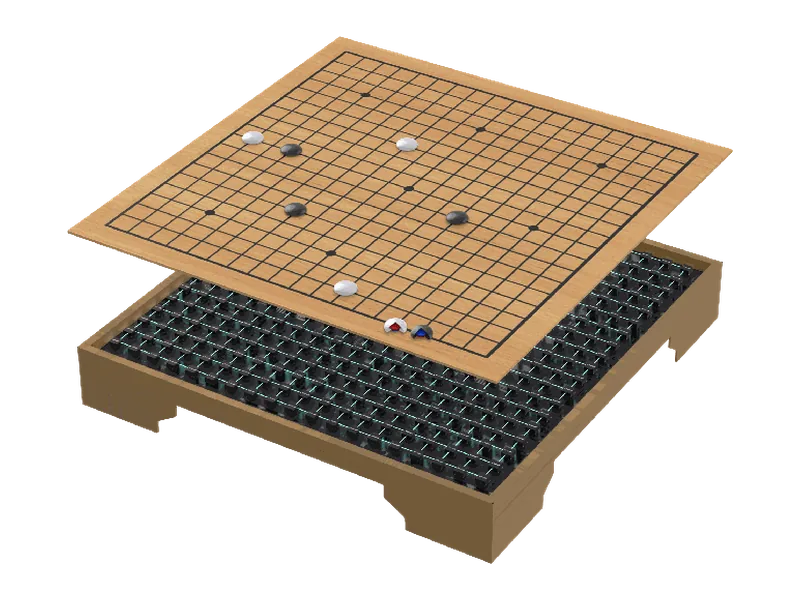

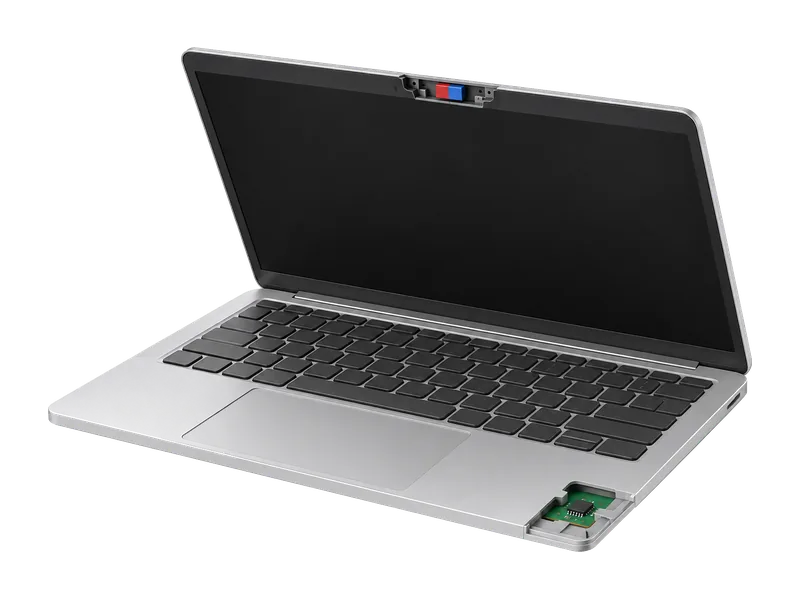

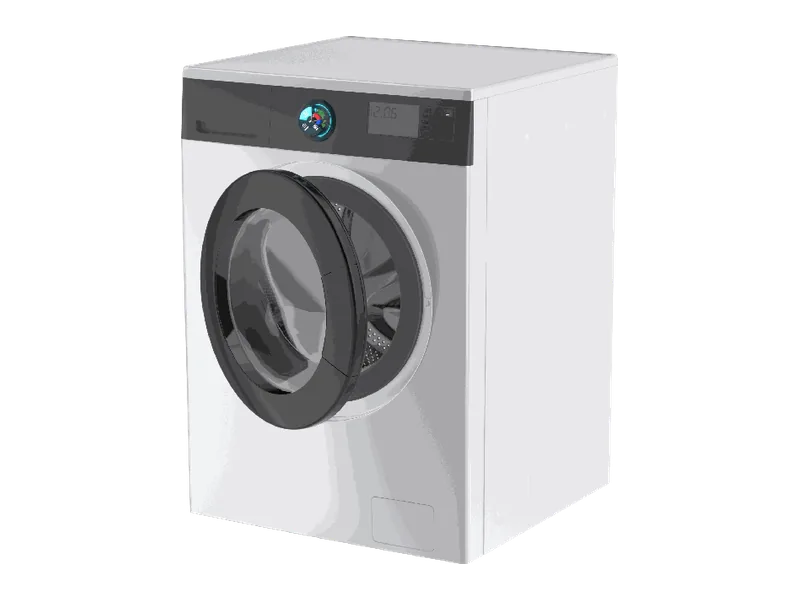

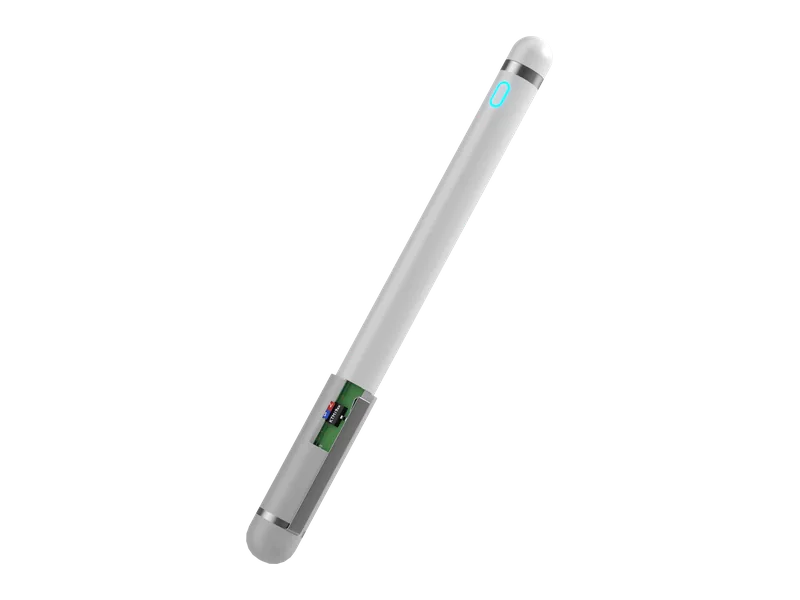

典型应用有 TWS 耳机、笔记本电脑开盖唤醒、升降摄像头位置检测、智能皮套与折叠屏手机。应用案例：触控笔采用 KTM13 系列，电子棋盘采用 KTH1604，轮椅摇杆、洗衣机、掌机摇杆与智能手表采用 KTH57 系列，游戏手柄采用 KTH564 系列。

KTM13xx

推荐芯片	对应产品	应用场景
KTM13xx	KTM13 系列 TMR 磁阻开关	触控笔、笔记本与平板合盖检测
KTH1604	KTH13/16/17 系列微功耗 1D 霍尔开关	电子棋盘
KTH57xx	KTH57 系列三轴线性霍尔传感器	轮椅摇杆、洗衣机、掌机摇杆、智能手表
KTH564X	KTH564 系列线性霍尔芯片	游戏手柄
KTH78xx	KTH78 系列低延时霍尔绝对角度编码器	无人机旋翼

需求与芯片对照

需求	推荐系列	依据
开合到位检测	KTM13 系列	TMR 与 ASIC 单芯片集成，160 nA @ 3 V，回差可小于 3 高斯。
极小空间开关位	KTH13/16/17 系列	KTH1604 为 DFN/FBP 1*1-4L 封装，1.6 μA @ 1.8 V。
摇杆旋钮角度	KTH57 系列	X、Y、Z 三轴磁场，16 bit 分辨率，I2C / SPI，待机 1.4 μA。
连续位移模拟量	KTH564 系列	零磁场输出 1/2 VCC，1.5 ~ 13 mV/Gs 多档匹配行程。
宽温整机环境	KTM13 系列	-40 ~ 125 ℃，频率 50 / 1600 / 5000 Hz 三档可选。
