游戏手柄
把扳机键与摇杆的行程转成连续模拟量输出。
场景说明

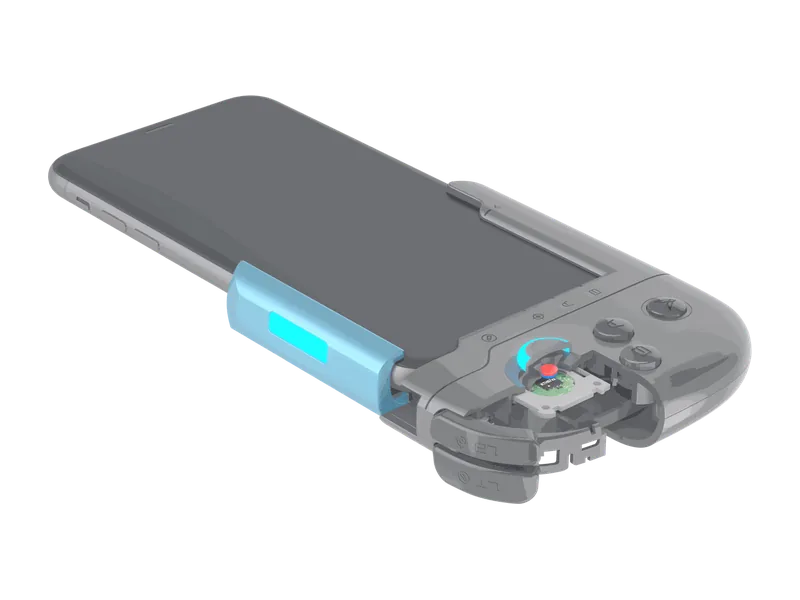

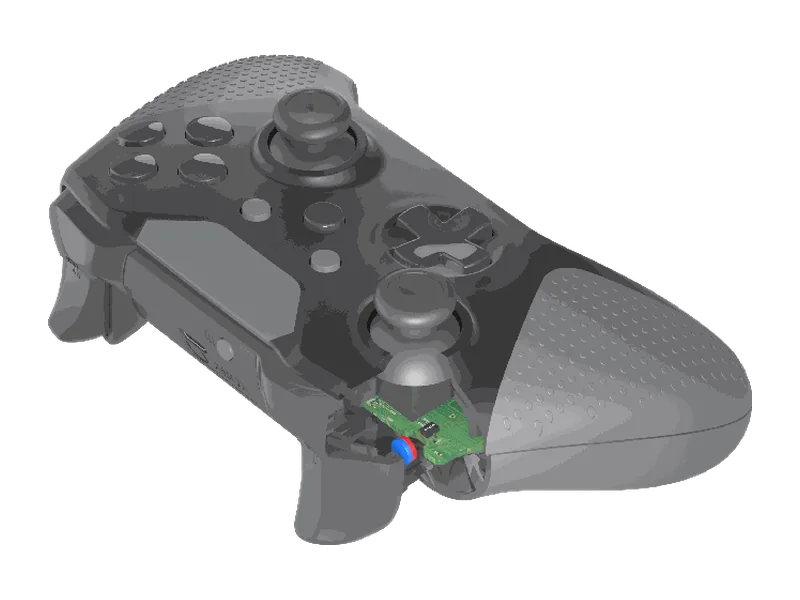

游戏手柄的扳机与摇杆需要输出连续的行程量，玩家轻扣与扣到底要对应不同的加速度。传统碳膜电位器靠滑片刮擦电阻条取值，长期高频操作后滑道磨损，会出现漂移与抖动。
改成磁式方案后，运动件上只放一颗磁铁，传感器输出随磁铁靠近或远离线性变化，没有任何机械接触。行程与灵敏度的匹配由磁铁强度和灵敏度档位共同决定。
检测需求
游戏手柄对传感器的主要要求。
01
连续模拟量
扳机需要全行程连续输出，而不是到位开关。
02
无接触磨损
高频操作下机械滑道会磨损并产生漂移。
03
响应要快
竞技操作对延迟敏感，输出不能有明显滞后。
04
噪声要低
输出噪声会直接变成摇杆的零点漂移。
为什么选 KTH564X
零磁场输出 1/2 VCC，输出随磁通密度线性变化，多档灵敏度匹配不同检测范围
01
线性模拟输出
输出随磁通密度线性变化，可直接进主控 ADC。
02
零磁场中点
无磁场时输出 1/2 VCC，双向行程可取正负摆幅。
03
高速低噪声
输出高速、低噪声，适合高刷新率的手柄采样。
04
多档灵敏度
1.5 ~ 13 mV/Gs 多档可选，按行程取最大输出摆幅。
设计注意点
通用工程建议，实际设计以产品手册与实测为准。
- 先量出行程两端的磁场范围，再按该范围挑灵敏度档位，让输出尽量用满 ADC 量程又不饱和。
- 磁铁沿直线运动时磁场并非严格线性，必要时在主控侧做一次分段校正。
- 模拟输出对电源噪声敏感，供电应就近去耦，信号走线避开振动马达的驱动线。
- 手柄内的振动马达本身含永磁体，布局时要与线性霍尔拉开距离或加屏蔽。
