面向汽车角度与位置检测的车规级传感方案
2应用案例
2款推荐芯片
车上的位置与角度检测点很密集：踏板与节气门开度、转向角、雨刮与门把手位置、水泵油泵与涡轮增压执行器的阀位、电机转子角度。这些点位共同的要求是全生命周期免维护、在振动与油污环境下不失效，因此几乎都走非接触磁方案，用磁铁跟随运动件、传感器固定在电路板上。
与消费和工业相比，汽车多出两层要求：一是认证与温度等级，器件要满足车规标准并覆盖发动机舱级别的温升；二是功能安全导向的诊断，系统需要知道传感器本身是否还在正常量程内，而不仅是拿到一个角度值。
领域需求
智能交通对磁传感器的共性要求。
01
车规与温度
整车零部件需要符合车规认证要求，发动机舱与电机附近的器件温度等级要覆盖到更高上限。
02
高转速低延时
电机转子角度用于换相，采样延时直接转化为角度误差，高转速下这一项比分辨率更关键。
03
故障可诊断
磁铁脱落、气隙变化、通信误码都必须能被识别，系统要拿到诊断位而不是一个看似合理的错误角度。
04
离轴安装
轴端被占用时磁铁只能放在轴侧或做成环形，传感器需要支持离轴摆放并给出相应精度。
05
接口兼容
既有电控单元的接口形式已固定，传感器需覆盖增量与绝对两类输出才能替换进现有平台。
应用案例

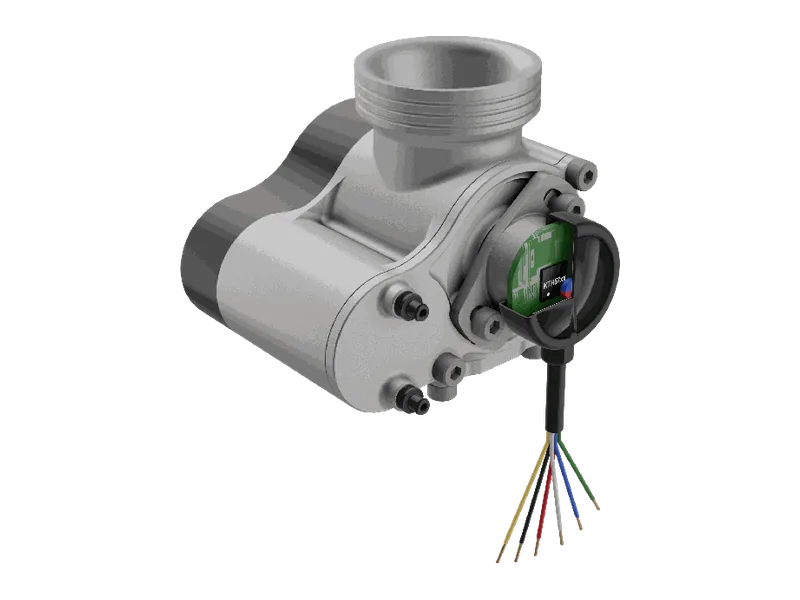

电子节气门案例采用 KTH57 系列三轴霍尔传感器；车规级 KTH7801 符合 AEC-Q100，规格表所列应用领域包括水泵、油泵、智能车灯、转向传感器、涡轮增压、雨刮与门把手等。
推荐芯片一览
| 推荐芯片 | 对应产品 | 应用场景 |
|---|---|---|
| KTH57xx | KTH57 系列 三轴线性霍尔传感器 | 电子节气门 |
| KTH78xx | KTH78 系列 低延时霍尔绝对角度编码器 | 汽车角度控制 |
需求与芯片对照
| 需求 | 推荐系列 | 依据 |
|---|---|---|
| 踏板节气门开度 | KTH57 系列 | 检测范围 360°、16 bit，-40 ~ 125 ℃，I2C / SPI 输出。 |
| 车规绝对角度 | KTH78 系列 | KTH7801 符合 AEC-Q100，-40 ~ 150 ℃，120,000 rpm。 |
| 高速换相角度 | KTH78 系列 | 刷新 1 MHz、每 1 μs 更新并做延时补偿，噪声低至 0.007°。 |
| 故障诊断能力 | KTH78 系列 | 磁场过低过高报警阈值可设，SPI 可选 CRC 校验。 |
| 接口替换兼容 | KTH78 系列 | SPI / SSI / PWM，ABZ 4 ~ 4096 步/圈、UVW 1 ~ 8 对极。 |
| 离轴磁路布置 | KTH78 系列 | 全系支持在轴或离轴，离轴精度约 ±1°，可配磁仿真服务。 |
设计自检
方案定型前先回答这几个问题。
- 这个点位的温度上限是多少？先按最热工况定器件温度等级，再谈精度，顺序反了会在夏季标定时返工。
- 需要绝对角度还是增量？上电即知位置的场合必须用绝对输出，否则要为回零动作预留机构与时间。
- 转速峰值下允许多大的角度误差？用转速乘以采样延时换算成角度，确认刷新率与延时补偿是否够用。
- 磁铁装在轴端还是轴侧？离轴方案的精度与磁场分布依赖磁路设计，建议在结构冻结前先做磁仿真核算。
- 系统需要哪些诊断信息？把磁场过低过高、通信校验这些诊断位在通信协议里预留好，不要等到台架阶段再补。
