KTH57 系列
三轴线性霍尔传感器
测量 X、Y、Z 三轴磁场，I2C / SPI 可选，工作模式在线配置，兼顾性能与功耗
16 bit分辨率
I2C / SPI接口
1000 Hz频率
2.8 ~ 5.5 V电压
产品概述
昆泰芯 KTH5701 是一款数字输出型三轴线性霍尔传感器芯片，可测量 X、Y、Z 三个方向的磁场分量。芯片作为 I2C 或 SPI 从机与外部主控交互，支持多种工作模式与配置，让用户在磁场测量性能与芯片功耗之间取得最佳平衡；集成的温度传感器配合内部温度补偿算法，可有效减小磁场测量的灵敏度温漂。
用户可根据实际应用开启一轴或多轴组合的磁场测量，获取磁场原始数据后结合软件算法提取磁铁的运动信息，适用于摇杆、旋钮、位移测量等场景。KTH57 系列支持在轴、离轴两种磁铁摆放方式，检测范围 360°，工作频率 1000 Hz，工作温度 -40 ~ 125 ℃，面向工业与消费类应用。
核心特点
01
三轴磁场测量
同时测量 X、Y、Z 三轴磁场，可按需开启一轴或多轴组合
02
双通信接口
I2C 与 SPI 数字输出可选
03
灵活工作模式
持续感应、唤醒睡眠、单次测量三种模式，参数在线配置
04
性能功耗平衡
平均 25.2 μA @ 5 Hz / 113.7 μA @ 25 Hz
05
温度补偿
集成温度传感器与内部补偿算法，减小灵敏度温漂
06
宽磁场范围
XY 轴典型工作范围 ±130 mT，Z 轴典型工作范围 ±80 mT
07
在轴离轴均可

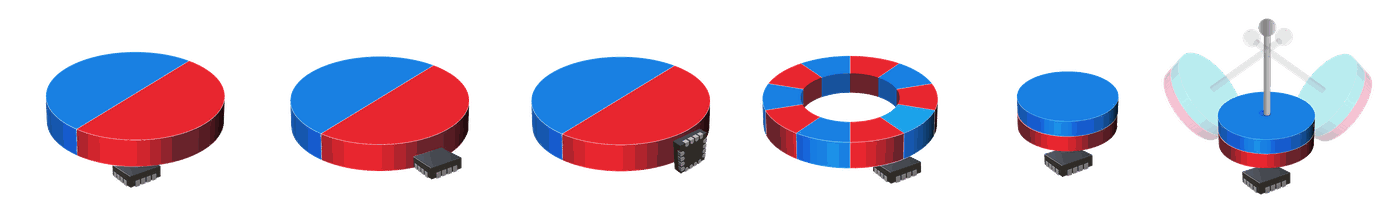

磁铁支持在轴、离轴摆放，检测范围 360°
08
小尺寸封装
QFN3x3-16L 与 DFN2*2.5-8L 封装可选
规格参数

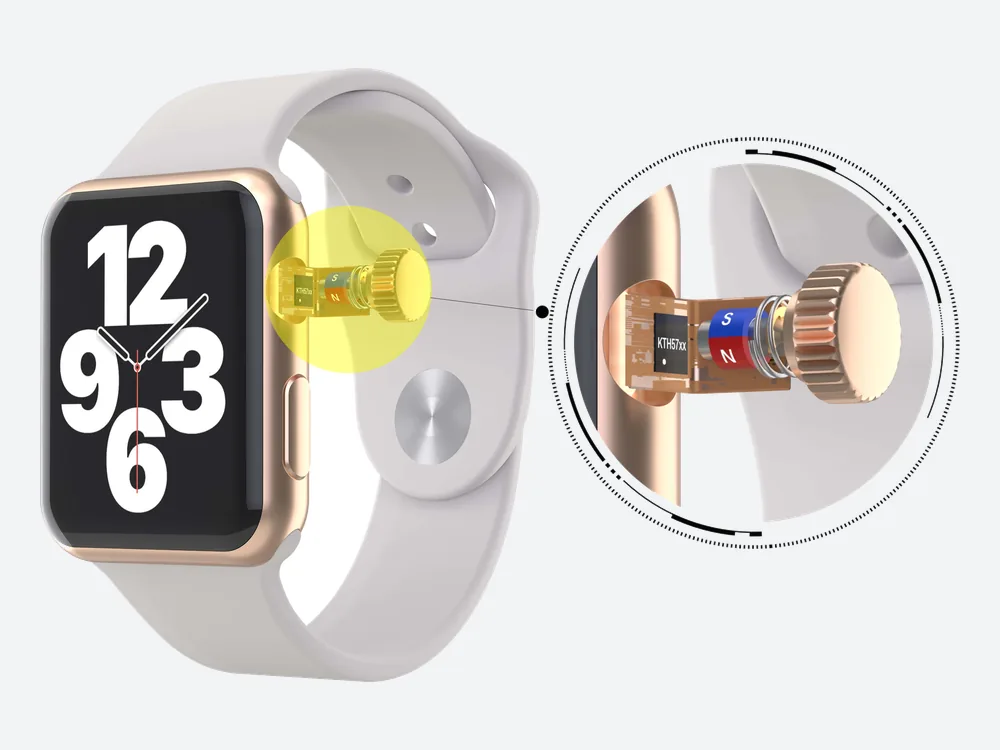

产品手册按应用场景区分：汽车类为 KTH5701 / KTH5702 的 AQ1 版本，消费与工业类为 AQ2 / AQ3 版本（另有 KTH5772、KTH5774、KTH5791 说明书），手表类为 KTH5762 / KTH5763。
| 系列 | KTH57XX | 磁铁摆放方式 | 在轴、离轴 |
|---|---|---|---|
| 检测范围 | 360° | 供电电压 | 2.8 ~ 5.5 V |
| 精度 | 16 bit | 待机功耗 | 1.4 μA |
| 平均功耗 | 25.2 μA @ 5 Hz / 113.7 μA @ 25 Hz | 测量模式 | 持续感应模式、唤醒睡眠模式、单次测量模式 |
| 输出方式 | I2C/SPI 数字输出 | 磁感应轴 | X, Y, Z 轴 |
| 磁场检测范围 | XY 轴典型工作范围 ±130 mT Z 轴典型工作范围 ±80 mT | 工作频率 | 1000 Hz |
| 工作温度 | -40 ~ 125 ℃ | 封装 | QFN3x3-16L / DFN2*2.5-8L |
KTH57XX 3D 磁角度传感器参数
| 参数 | 数值 |
|---|---|
| 系列 | KTH57XX |
| 磁铁摆放方式 | 在轴、离轴 |
| 检测范围 | 360° |
| 电压 | 2.8V~5.5V |
| 精度 | 16Bit |
| 待机功耗 | 1.4μA |
| 平均功耗 | 25.2μA@5Hz/ 113.7μA@25Hz |
| 测量模式 | 持续感应模式、唤醒睡眠模式、单次测量模式 |
| 输出方式 | I2C/SPI数字输出 |
| 磁感 | X, Y, Z轴 |
| 磁场检测范围 | XY 轴典型工作范围±130mT Z 轴典型工作范围±80mT |
| 工作频率 | 1000Hz |
| 工作温度 | -40 ~ +125 ℃ |
| 封装 | QFN3x3-16L DFN2*2.5-8L |
技术文档
产品手册、评估套件说明与上位机软件，点击文件名直接下载。
| 适用 | 型号 | 类型 | 中文版 | 英文版 |
|---|---|---|---|---|
| 通用 | KTH57XX | 安装程序 | EXEKTH57系列EVM上位机安装包.exe | — |
| KTH5701 | 评估套件 | PDFKTH5701评估套件介绍.pdf | — | |
| 汽车类 | KTH5701 | 产品手册 | PDFKTH5701AQ1_DS_CN.pdf | PDFKTH5701AQ1_DS_EN.pdf |
| KTH5702 | 产品手册 | PDFKTH5702AQ1_DS_CN.pdf | PDFKTH5702AQ1_DS_EN.pdf | |
| 消费&工业类 | KTH5701 | 产品手册 | PDFKTH5701AQ2AQ3_DS_CN.pdf | PDFKTH5701AQ2AQ3_DS_EN.pdf |
| KTH5702 | 产品手册 | PDFKTH5702AQ2AQ3_DS_CN.pdf | PDFKTH5702AQ2AQ3_DS_EN.pdf | |
| KTH5772 | 产品说明书 | PDFKTH5772 产品说明书.pdf | — | |
| KTH5774 | 产品说明书 | PDFKTH5774 产品说明书.pdf | — | |
| KTH5791 | 产品说明书 | PDFKTH5791AQ3QNS 产品说明书.pdf | — | |
| 手表 | KTH5762 | 产品手册 | PDFKTH5762AQ3_DS_CN.pdf | PDFKTH5762AQ3_DS_EN.pdf |
| KTH5763 | 产品手册 | PDFKTH5763AQ3_DS_CN.pdf | PDFKTH5763AQ3_DS_EN.pdf |
视频资料
应用案例
以下场景推荐使用 KTH57 系列。
同类产品
3D霍尔芯片产品线的其他系列。
需要选型建议、样品或技术支持？
昆泰芯提供芯片选型、磁场仿真与方案设计支持，欢迎与我们的销售和技术团队联系。
