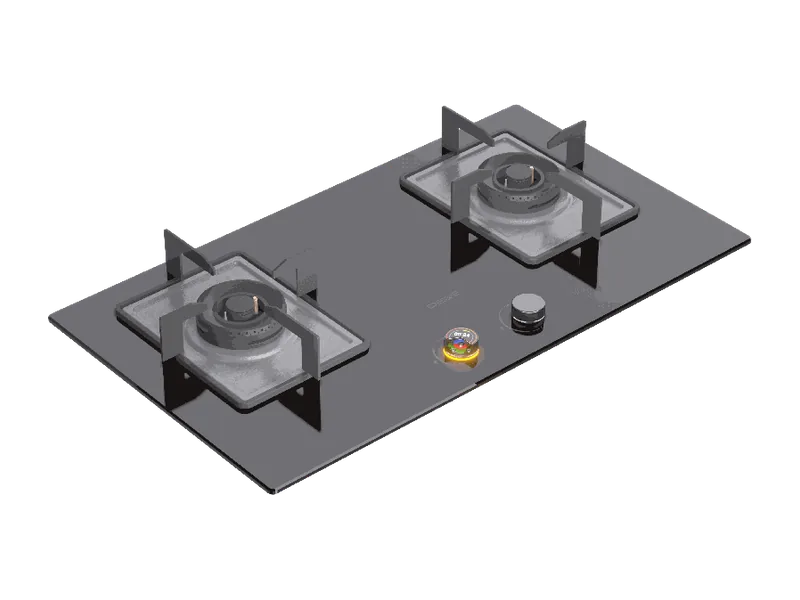

燃气灶-旋钮
检测火力旋钮的转动角度，面板不开孔即可读出档位。
场景说明
燃气灶的火力旋钮要把使用者的旋转动作转成火力档位。旋钮里放一颗磁铁，面板内侧放芯片，转动时磁场方向跟着变化，主控就能读出当前角度并对应到火力等级。
灶台面常年有油污、汤汁和清洁剂，传统旋钮的机械轴贯穿面板，是最容易渗漏和卡滞的地方。磁-电分离的做法让面板保持完整，旋钮可整体拆下清洗，油污不再进入电路腔。
检测需求
燃气灶-旋钮对传感器的主要要求。
01
面板不开孔
灶台面要能整面擦洗，机械贯穿是渗漏路径。
02
耐油污
油污与清洁剂会腐蚀触点、卡死机械编码器。
03
耐温
灶台面板温度高于普通家电面板。
04
档位准确
火力档位读错直接影响燃烧控制与安全联锁。
为什么选 KTH57xx
测量 X、Y、Z 三轴磁场，I2C / SPI 可选，工作模式在线配置，兼顾性能与功耗
01
隔空角度检测
面板可做成整块玻璃，旋钮整体取下也不破坏密封。
02
360° 范围
检测范围 360°，火力档位怎么分都在量程内。
03
宽温范围
灶面附近温升高，芯片工作温度上限到 125 ℃。
04
温度补偿
集成温度传感器与内部补偿算法，档位不随灶温跑。
设计注意点
通用工程建议，实际设计以产品手册与实测为准。
- 旋钮可拆卸时，重新装回的角度与位置都会变，需要有机械定位特征保证可重复安装。
- 面板玻璃厚度决定了最小气隙，磁铁强度应按最厚面板加最大公差来选。
- 灶具的点火高压与电磁阀会产生瞬时干扰，信号线应远离点火针走线。
- 旋钮位置定稿后，应在灶具满负荷加热的热态下复测一次角度读数。
