KTH13/16/17 系列

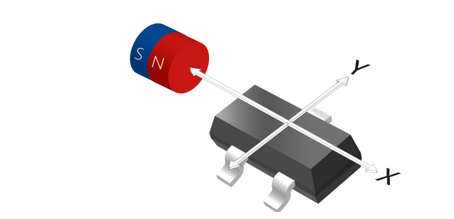

微功耗 1D 霍尔开关
CMOS 工艺集成霍尔元件，1 μA 超低功耗，温度补偿优良，覆盖全极、单极与锁存型
1.7 ~ 5.5 V电压
1 μA功耗
2.5 Hz ~ 40 kHz频率
-40 ~ 85 / 125 ℃温度（视型号）
产品概述
微功耗系列霍尔开关采用 CMOS 工艺，芯片内集成霍尔感应元件，工作电压 1.7 ~ 5.5 V，功耗低至 1 μA，并具备优良的温度补偿，性能与一致性良好。工作温度视型号而定：KTH1604、KTH1631、KTH1701、KTH1711、KTH1721、KTH1722 为 -40 ~ 85 ℃，KTH1702、KTH1731、KTH1362 为 -40 ~ 125 ℃。

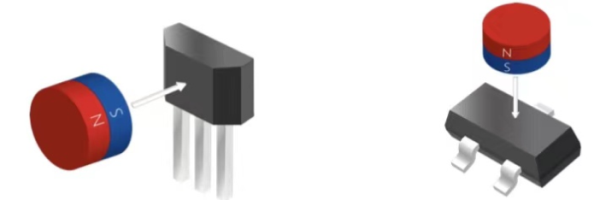

系列包含 136、15、16、17 系列，类型覆盖双脚输出单极型（KTH1604）、锁存型（KTH1631、KTH1731）、全极型（KTH1701、KTH1702、KTH1362）、单 S 极（KTH1711）与单 N 极（KTH1721、KTH1722）；工作频率从 2.5 Hz 到 40 kHz，输出为 CMOS 或开漏，封装包括 SOT-23-3L、TO-92S、DFN/FBP 1*1-4L 与 HFBP1010。
核心特点
01
超低功耗
功耗低至 1 μA
02
宽工作电压
工作电压 1.7 ~ 5.5 V
03
温度补偿
优良的温度补偿；工作温度 -40 ~ 85 ℃ 或 -40 ~ 125 ℃（视型号）
04
多种磁极类型
全极、单 S 极、单 N 极、单极双脚输出与锁存型
05
频率可选
工作频率 2.5 Hz ~ 40 kHz，按型号选择
06
输出可选
CMOS 输出或开漏输出
07
多种封装
SOT-23-3L、TO-92S、DFN/FBP 1*1-4L 等
规格参数
先按磁极响应选类型（全极、单 S 极、单 N 极或锁存型），再按工作频率与平均功耗选型号，按 BOP / BRP 选灵敏度档位，最后确认输出接口、工作温度与封装。
双脚输出单极型5 个型号KTH1604TH、KTH1604SH、KTH1604TL、KTH1604SL、KTH1604SU
锁存型2 个型号KTH1631FU、KTH1731PU
全极型（1/3）5 个型号KTH1701FH、KTH1701TH、KTH1701SH、KTH1701FL、KTH1701TL
| 参数 | KTH1701FH | KTH1701TH | KTH1701SH | KTH1701FL | KTH1701TL |
|---|---|---|---|---|---|
| 供电电压 | 1.8 ~ 5.5 V | ||||
| 平均功耗 | 10.4 μA @ 1.8 V | 2.4 μA @ 1.8 V | 0.9 μA @ 1.8 V | 10.4 μA @ 1.8 V | 2.4 μA @ 1.8 V |
| 工作频率 | 500 Hz | 100 Hz | 25 Hz | 500 Hz | 100 Hz |
| BOP | 48/-48 | 48/-48 | 48/-48 | 36/-36 | 36/-36 |
| BRP | 28/-28 | 28/-28 | 28/-28 | 20/-20 | 20/-20 |
| 输出接口 | CMOS | ||||
| 工作温度 | -40 ~ 85 ℃ | ||||
| 封装 | SOT-23-3L / TO-92S | ||||
| 工作电压 | 1.8~5.5V | ||||
| 封装形式 | SOT-23-3L TO-92S | ||||
全极型（2/3）5 个型号KTH1701SL、KTH1701FU、KTH1701TU、KTH1701SU、KTH1702AE
| 参数 | KTH1701SL | KTH1701FU | KTH1701TU | KTH1701SU | KTH1702AE |
|---|---|---|---|---|---|
| 供电电压 | 1.8 ~ 5.5 V | ||||
| 平均功耗 | 0.9 μA @ 1.8 V | 10.4 μA @ 1.8 V | 2.4 μA @ 1.8 V | 0.9 μA @ 1.8 V | 0.9 μA @ 1.8 V |
| 工作频率 | 25 Hz | 500 Hz | 100 Hz | 25 Hz | 25 Hz |
| BOP | 36/-36 | 26/-26 | 26/-26 | 26/-26 | 36/-36 |
| BRP | 20/-20 | 14/-14 | 14/-14 | 14/-14 | 20/-20 |
| 输出接口 | CMOS | CMOS | CMOS | CMOS | 开漏输出 |
| 工作温度 | -40 ~ 85 ℃ | -40 ~ 85 ℃ | -40 ~ 85 ℃ | -40 ~ 85 ℃ | -40 ~ 125 ℃ |
| 封装 | SOT-23-3L / TO-92S | ||||
| 工作电压 | 1.8~5.5V | ||||
| 封装形式 | SOT-23-3L TO-92S | ||||
全极型（3/3）1 个型号KTH1702CC
| 参数 | KTH1702CC |
|---|---|
| 供电电压 | 1.8 ~ 5.5 V |
| 平均功耗 | 2.25 mA @ 1.8 V |
| 工作频率 | 40 kHz |
| BOP | 135/-135 |
| BRP | 95/-95 |
| 输出接口 | 开漏输出 |
| 工作温度 | -40 ~ 125 ℃ |
| 封装 | SOT-23-3L / TO-92S |
| 工作电压 | 1.8~5.5V |
| 封装形式 | SOT-23-3L TO-92S |
单S极2 个型号KTH1711TH、KTH1711SH
单N极3 个型号KTH1721TH、KTH1721SH、KTH1722CC
以下 16 项参数存在两种标注，选型前请以产品手册为准
- KTH1604「平均功耗」：3.3 μA @ 1.8 V 或 3.3μA@1.8V 1.6μA@1.8V
- KTH1604「工作频率」：20 Hz 或 20Hz 5Hz
- KTH1604「BOP」：46/-46 或 46/-46 33/-33 22/-22
- KTH1604「BRP」：34/-34 或 34/-34 23/-23 16/-16
- KTH1701「平均功耗」：10.4 μA @ 1.8 V 或 10.4uA@1.8V 2.4uA@1.8V 0.9uA@1.8V
- KTH1701「工作频率」：500 Hz 或 500Hz 100Hz 25Hz
- KTH1701「BOP」：48/-48 或 48/-48 36/-36 26/-26
- KTH1701「BRP」：28/-28 或 28/-28 20/-20 14/-14
- KTH1702「平均功耗」：0.9 μA @ 1.8 V 或 0.9uA@1.8V 2.25mA@1.8V
- KTH1702「工作频率」：25 Hz 或 25Hz 40KHz
- KTH1702「BOP」：36/-36 或 36/-36 135/-135
- KTH1702「BRP」：20/-20 或 20/-20 95/-95
- KTH1711「平均功耗」：2.4 μA @ 1.8 V 或 2.4uA@1.8V 0.9uA@1.8V
- KTH1711「工作频率」：100 Hz 或 100Hz 25Hz
- KTH1721「平均功耗」：2.4 μA @ 1.8 V 或 2.4uA@1.8V 0.9uA@1.8V
- KTH1721「工作频率」：100 Hz 或 100Hz 25Hz
技术文档
产品手册、评估套件说明与上位机软件，点击文件名直接下载。
| 型号 | 类型 | 中文版 | 英文版 |
|---|---|---|---|
| KTH1604 | 产品手册 | PDFKTH1604 Series产品手册.pdf | PDFKTH1604 Series Datasheet.pdf |
| KTH1631 | 产品手册 | PDFKTH1631 Series产品手册.pdf | PDFKTH1631 Series Datasheet.pdf |
| KTH1701 | 产品手册 | PDFKTH1701 Series产品手册.pdf | — |
| KTH1702 | 产品手册 | PDFKTH1702 Series产品手册.pdf | — |
| KTH1711 | 产品手册 | PDFKTH1711 Series产品手册.pdf | — |
| KTH1721 | 产品手册 | PDFKTH1721 Series产品手册.pdf | — |
| KTH1722 | 产品手册 | PDFKTH1722 Series产品手册.pdf | — |
| KTH1362 | 产品手册 | KTH1362 Series产品手册.pdf（暂不可下载） | — |
应用案例
以下场景推荐使用 KTH13/16/17 系列。
