一芯感知三维磁场赋能旋钮 · 摇杆 · 阀门 · 编码器全场景

2026-08-21·昆泰芯微电子·阅读约 4 分钟

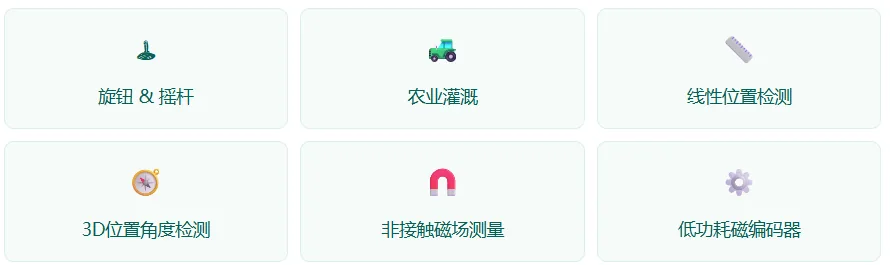

KTH5701 是一款数字输出的 3D 霍尔传感器，以非接触方式替代机械电位器与接触式开关。本文介绍它的六大核心优势、关键参数、在旋钮、摇杆、阀门等场景的应用，以及配套磁钢选型。

本文要点

在智能交互与精密控制的浪潮中，传统机械电位器与接触式开关正面临前所未有的挑战。游戏手柄令人抓狂的「摇杆漂移」、无人机遥控器在复杂工况下的信号跳变、户外农业灌溉阀门因粉尘潮湿环境导致的寿命骤降……机械磨损带来的精度衰减与高昂运维成本，已成为制约产品体验升级的瓶颈。

昆泰芯（CONNTEK）KTH5701 系列 3D 霍尔传感器，以非接触式的底层架构创新，为消费电子、工业控制、智慧农业等领域提供了一套极具竞争力的国产化替代方案。

产品概览

KTH5701 是一款数字输出的 3D 霍尔传感器，内部集成 X、Y、Z 三轴独立霍尔感应单元，并内置温度传感器用于磁场温度补偿。信号链采用高精度运放配合 16 bit ADC 将模拟信号转换为数字输出，主机可通过 SPI 或 I2C 灵活读取测量数据。

器件型号	封装	封装尺寸（标称值，mm）
KTH5701	QFN3x3-16L	3.00 × 3.00
KTH5701	DFN2x2.5-8L	2.00 × 2.50

内部集成 X、Y、Z 三轴独立霍尔传感器，同步采集三维磁场信息，支持在轴与离轴安装。

内置 CORDIC 硬件算法，可直接输出 XY、XZ、YZ 三个平面的 360° 角度数据，无需主控 MCU 做三角函数运算，大幅降低系统负荷、缩短响应延迟。

角度测量误差 ±1°，支持绝对位置检测——掉电不丢失位置，上电即可读取，无需回零校准。

支持持续感应、唤醒睡眠、单次测量等多种工作模式，配合可编程间歇测量，功耗表现极为出色：

非常适合对电池续航敏感的便携式、可穿戴设备，以及太阳能/电池供电的农业物联网设备——静止时深度休眠，动作时快速响应。

配合可配置过采样率（magnOsr / tempOsr / digCtrl），XY 轴 RMS 噪声最低可至 0.01 mT。

XY 轴典型工作范围 ±130 mT，Z 轴 ±80 mT，宽量程提升安装容错率。

内置温度传感器 + 可配置温度补偿算法，有效抑制灵敏度温漂，长期数据不漂移、不偏差。

支持所选平面对应的磁场阈值检测（XY/XZ/YZ 平面），同一颗芯片可同时进行旋钮、按键两种场景检测。

BUTT_OUT/TRIG 引脚可配置为按键输出（检测磁铁靠近）或 Trigger 外部触发（高电平脉冲触发单次测量），兼顾本地操作与远程控制。

内置幅值修调寄存器（gainValue / gainSel），对用于角度计算的两轴磁场幅值进行修正，极大方便在轴、离轴两种常见旋钮应用，简化结构设计与生产工艺。

打破传统 2D 霍尔或 GMR 芯片必须平行安装的限制，支持平面安装或垂直安装；提供 QFN3x3-16L 与 DFN2x2.5-8L 双封装。

供电电压 2.8 ~ 5.5 V，IO 供电可低至 1.8 V，兼容主流低功耗 MCU。

AQ2 工业级：-40 ~ 105 ℃；AQ3 消费级：-40 ~ 85 ℃；ESD（HBM）达 ±5 kV。

支持 OTP 烧写，关键参数一次校准、长期使用，提升量产效率。
