昆泰芯 KTM59 系列磁传感器芯片在游戏外设中的应用

2026-02-10·昆泰芯微电子·阅读约 3 分钟

游戏方向盘的精度与可靠性决定玩家的沉浸体验，传统电位器存在磨损与灰尘干扰问题。本文介绍 KTM59 系列磁编码芯片、磁编码的技术原理、在方向盘等游戏外设中的应用，以及技术挑战与趋势。

本文要点

KTM5900 分辨率可达 24 位，支持高达 36 MHz 的 SPI 输出
磁编码芯片无接触设计消除机械损耗，寿命可达 1000 万次以上
用于转向轴角度、踏板行程、换挡拨片与旋钮等检测

在模拟赛车、模拟飞行等游戏外设领域，游戏方向盘作为核心操控设备，其精度与可靠性直接决定了玩家的沉浸式体验。传统传感器（如电位器）在长期使用中面临磨损、灰尘干扰等问题，而磁编码芯片的引入，正推动游戏方向盘向更高性能、更长寿命的方向进化。

昆泰芯的 KTM5900 是一款高性能的 24 位绝对角度磁性编码器芯片，具有多项优点。其最大支持 4096 对极细分，能够实现高精度的角度测量，分辨率可达 24 位，确保了在各种应用中的准确性。KTM59 系列集成了高性能的双 16 位 SAR ADC，能够快速读取传感器信号，支持高达 36 MHz 的 SPI 输出，适合高速数据传输需求。此外，KTM59 系列传感器芯片具备自动线性与非线性校准功能，能够有效减少误差，确保测量的可靠性，在轴校准后 INL（积分非线性）≤ ±0.025°，在离轴应用中 INL ≤ ±0.05°。

磁编码芯片的技术原理

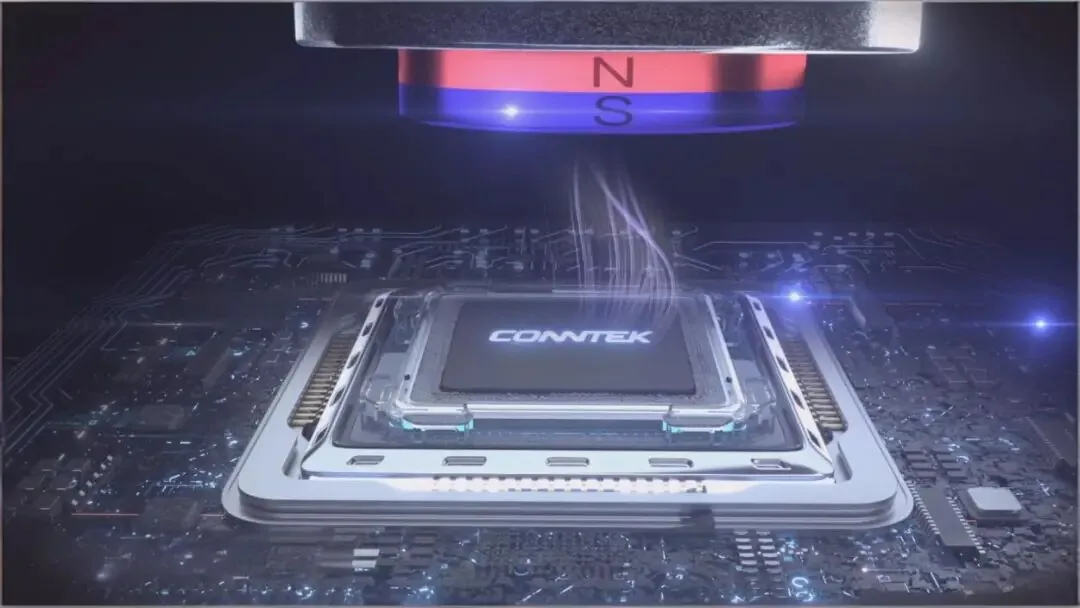

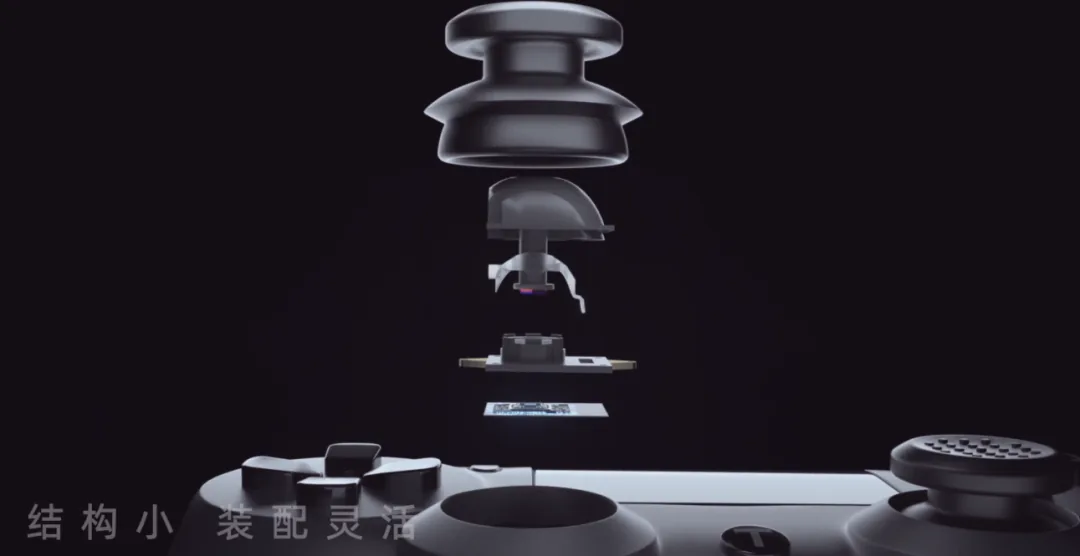

磁编码芯片是一种基于磁场变化检测位置或角度的非接触式传感器，其核心技术包括：

磁阻效应（AMR/GMR）：通过检测磁性材料电阻随磁场方向的变化，将机械运动转化为电信号。
- 各向异性磁阻（AMR）：常用于低分辨率场景，成本较低；
- 巨磁阻（GMR）：灵敏度更高，分辨率可达 14 位（16384 点/圈）。
霍尔效应（Hall Effect）：利用磁场强度变化触发电压信号，适用于线性位移检测（如踏板行程）。
集成信号处理：芯片内置 ADC（模数转换器）和数字滤波器，直接输出高精度数字信号，减少外部干扰。

相较于传统电位器（物理接触导致磨损）和光学编码器（易受灰尘影响），磁编码芯片通过无接触式设计，彻底消除了机械损耗，寿命可达 1000 万次循环以上。

游戏外设应用场景

转向轴角度检测

高分辨率定位：磁编码芯片可实现 16 位分辨率（65536 点/圈），远超普通电位器的 8 ~ 10 位（256 ~ 1024 点/圈）。例如，在拟真赛车游戏中，玩家能以微调方向盘角度，实现更细腻的过弯控制。
零死区响应：无接触设计消除了传统传感器的机械间隙，方向盘从中心到极限位置的转向响应无延迟。

踏板模块线性检测

油门/刹车行程控制：磁编码芯片可精确检测踏板 0 ~ 100% 的线性行程（误差 < 0.5%），在游戏中实现真实赛车级别的油门控制。
压力敏感度校准：高端踏板通过多级磁编码芯片，区分轻踩与重刹的力度差异，模拟真实刹车踏板的非线性阻力。

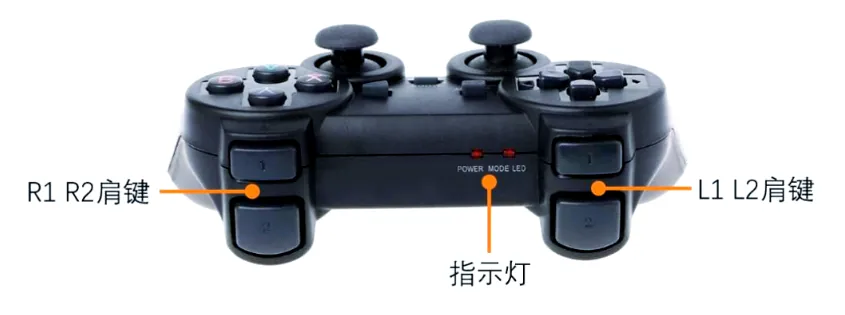

换挡拨片与旋钮控制

瞬时触发反馈：磁编码芯片支持微秒级响应，确保序列式换挡的精准操作；
多功能旋钮：在游戏中，玩家可通过磁编码旋钮无级调节雨刷速度、巡航车速等参数。

传感器类型性能对比

传感器类型	寿命（万次）	抗干扰性	典型应用
电位器	50 ~ 100	低（接触氧化）	入门级方向盘
光学编码器	200 ~ 500	中（灰尘敏感）	中端模拟器
磁编码芯片	1000+	高（全封闭）	高端电竞/职业设备

技术挑战与未来趋势

当前技术瓶颈

成本压力：磁编码芯片（尤其是 TMR 型）的制造成本比电位器高 3 ~ 5 倍，制约其在入门级产品的普及；
磁场干扰：强外部磁场（如电机线圈）可能导致信号漂移，需通过磁屏蔽罩和软件滤波优化。

创新方向

集成化设计：将磁编码芯片与 MCU（微控制器）封装为单芯片方案，减少 PCB 面积与功耗；
AI 动态校准：通过机器学习算法补偿温度漂移与机械形变，如方向盘的自适应校准系统；
无线化传输：结合低延迟蓝牙 5.2 技术，实现方向盘与主机的无线高精度信号传输（延迟 < 5 ms）。

昆泰芯 KTM59 系列芯片凭借其无与伦比的精度与耐用性，正在重新定义游戏方向盘的技术标准。从职业电竞选手的毫米级操控到硬核模拟玩家的千小时耐久需求，这一技术不仅提升了外设的性能上限，更推动了虚拟驾驶体验向真实世界的无限逼近。随着成本下降与智能化升级，未来磁编码芯片有望成为游戏外设的「标配」，为玩家打造更沉浸、更可靠的数字操控界面。
