KTH7811 简化电钻（BLDC）设计

2023-11-10·昆泰芯微电子·阅读约 4 分钟

传统电钻多用三个霍尔开关检测和控制无刷直流电机的转动，但多个霍尔开关使设计复杂，并带来对准、机械摩擦、开关损耗等维护难题。本文介绍 KTH7811 霍尔编码器如何替代三个霍尔开关，简化电钻设计。

本文要点

三个霍尔开关输出间隔 120° 的 U、V、W 信号，但布线复杂、成本高
KTH7811 可模拟三个霍尔开关的功能，角度精确到 0.35°
除 UVW 输出外，还可通过 SPI/ABZ/PWM 输出更细致的角度信息

电钻设计的挑战与突破

在日常家居和工业制造中，电钻作为一种广泛使用的功率工具，其性能的优劣直接关系到工作效率和结果的质量。传统的电钻设计多使用三个霍尔开关来检测和控制其无刷直流电机的转动。然而，使用多个霍尔开关不仅使得设计复杂，也带来了更多的维护难题，如对准问题、机械摩擦、开关损耗等。

近年来，技术的进步带来了许多创新性的解决方案，其中 KTH78 系列霍尔编码器便是其中的佼佼者。它以其先进的技术、高效的性能和卓越的可靠性，正在逐渐替代传统的多个霍尔开关设计，特别是 KTH7811 型号，在电钻设计中发挥了积极的作用。

传统霍尔开关的局限性

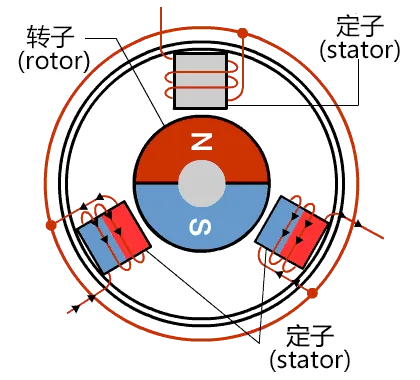

你知道电钻的心脏是什么吗？那就是无刷直流电机（BLDC），每次的旋转、每次的启动，都如同一首和谐的交响乐，离不开霍尔开关的精确指引。传统的设计理念告诉我们，三个线圈，三个霍尔开关，它们共同确保电机的流畅运转。

传统为什么需要三个开关

精确的转子位置信息：这是电机的指南针，每个霍尔开关为控制器勾画出一条清晰的信号线，共同组成间隔 120° 相位的 U、V、W 三个数字信号，让电机知道如何旋转，何时加速。
启动与运行的顺畅控制：每当你开启电钻，最多转过 120°，霍尔开关即刻知道如何开始，如何保持最佳的节奏和速度。
无浪费的电流供应：这三个开关确保每一次供电都是最高效的，每一次旋转都得到精确的供电，既节能又高效。

三个霍尔开关的局限

然而，每一枚硬币都有两面。三个霍尔开关的设计，虽然带来了精确控制，却也带来了它的局限性。

求简求短，但却变得复杂：三个开关意味着更多的组件，更复杂的布线。在追求简约与高效的今天，这似乎已经不再符合现代设计的理念。
美好的背后是隐忧：多余的部件可能导致更高的故障率，这意味着更多的维护，更频繁的保养。
每一分的价值，每一点的投入：增加的组件、更复杂的设计，都可能提高成本。这无疑增加了用户的购买压力。

我们开始寻找，寻找一个更为高效、简约、持久的解决方案。KTH7811 霍尔编码器，就是我们寻找的那个答案。

选择 KTH7811 的理由

KTH7811 的魔力，在于它不仅能够完美地模拟出传统三个霍尔开关的功能，更为出色的是，它能提供比它们更加精确的转子位置信息。传统霍尔开关，如同老式钟表，只能报时整点，而 KTH7811 则如同精密秒表，精确到 0.35°，每一秒，每一刻，都被精确捕捉。对于无刷直流电机或电钻来说，这意味着更加平稳的运转、更低的能耗、以及更高的效率。

更高的分辨率意味着在电机控制中带来了一系列积极的影响。高分辨率使得控制系统可以更精准地指导电机的运动，减少了运动中的震动和不稳定性，从而延长了设备的寿命。此外，高分辨率的角度测量也使得电机能够以更高的效率工作，因为它能够更精确地响应控制信号，避免了能量的浪费和不必要的电流消耗。这对于无刷直流电机或电钻等设备来说，意味着更加平稳的运转、更低的能耗，以及更高的整体效率。

当然，KTH7811 不仅仅是提供高分辨率。它摒弃了那些不必要的复杂性，剔除了传统三个霍尔开关可能带来的多余成本、更高的故障率、以及更复杂的布线设计。

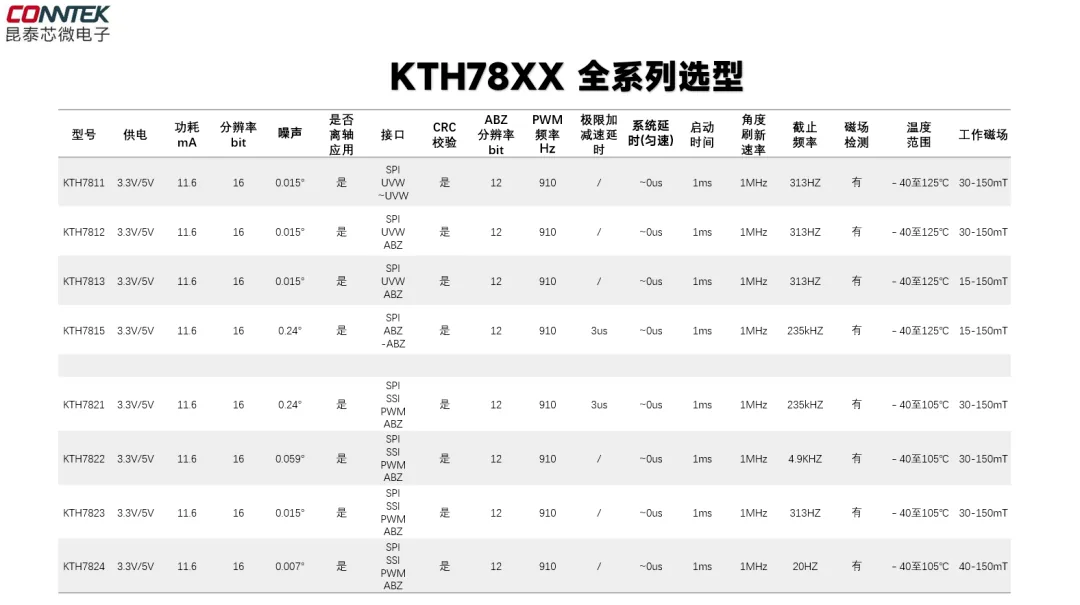

在 KTH78 系列中，为何我们会毫不犹豫地选择 KTH7811？首先，它融合了该系列中最先进的技术，不仅提供了 UVW 输出，还可以通过 SPI/ABZ/PWM 等方式呈现更为细致的角度信息，使用户可以根据实际需求进行选择。KTH7811 不仅具备高精度和多样的输出接口，还在操作上极为简单，让用户能够迅速上手并体验其卓越性能。

在这个科技的浪潮中，选择 KTH7811，不仅仅是选择了一款霍尔编码器，更是选择了未来、简约与高效的完美结合。它为电机为代表的 BLDC 应用带来了不可估量的价值，将技术和创新的力量完美地融合，引领着现代科技的潮流。
