2×2 塞进指尖！昆泰芯 KTH7113 超小封装 16 位磁编芯片新品发布，破解灵巧手「多关节并联」终极难题

2026-08-14·昆泰芯微电子·阅读约 4 分钟

昆泰芯发布超小封装 16 位磁编芯片 KTH7113：2×2 mm 封装可嵌入灵巧手指节，支持三线/四线 SPI 多芯片并联，以 16 位绝对角度与 1 μs 延时应对灵巧手关节感知难题。

本文要点

2026 年，人形机器人正式迈入量产元年，具身智能从实验室走向工厂与家庭。当行业目光聚焦在关节电机、减速器、算法大模型时，一个被低估却决定成败的细节浮出水面——灵巧手。

它是人形机器人自由度最密集、空间最受限、精度要求最高的部件：一只灵巧手通常拥有 10 个以上的关节，而每个手指关节的安装空间仅有毫米级。要在这样的方寸之间，同时塞进「高精度、低延时、可多芯片协同」的关节角度感知方案，是摆在所有灵巧手厂商面前的硬骨头。

昆泰芯微电子今日正式发布 KTH7113——超小封装 16 位高速高精度磁编芯片。以 2×2 mm 指尖级封装、三线/四线 SPI 多芯片并联能力，为灵巧手关节感知提供全新解法。

灵巧手的关节之困

灵巧手之所以「灵巧」，核心在于每个关节都要实时、精确地感知自身角度位置。然而传统方案在灵巧手场景中暴露三大痛点：

体积放不下：传统光编芯片、常规封装磁编芯片体积偏大，末端指节空间仅数毫米，3×3 mm 以上的封装根本无法塞入，只能放弃末端关节的感知能力；
精度跟不上：普通单轴霍尔芯片精度有限，多关节累计误差会让抓取、装配动作明显偏移；断电后丢失绝对位置，每次开机都要重新回零，极大影响整机效率；
线束理不清：一只灵巧手 10+ 个关节意味着 10+ 颗传感器芯片，若每颗都独立占用 MCU 的 SPI 资源与引脚，主控 IO 迅速耗尽，走线繁杂、成本高企，成为整机小型化的隐形瓶颈。

灵巧手亟需一颗「为关节而生」的芯片：够小、够准、够快，还能一颗 MCU 挂满整只手。

KTH7113 采用 CSP 2 mm × 2 mm 超小封装（13 引脚，面积仅 4 mm²），约为一粒芝麻大小，可轻松嵌入手指关节甚至末端指节；在轴、离轴、多极对磁铁安装方式全覆盖，无论关节结构如何布局，都能找到最优测量姿态。

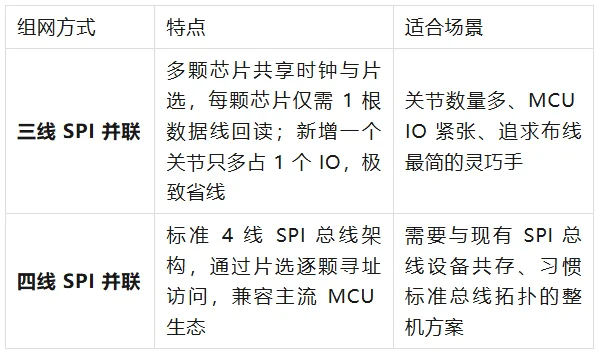

它更是一颗「为多关节而生」的芯片——支持三线 SPI 并联与四线 SPI 并联两种组网方式：

一颗 MCU + 两根共享线，即可串起整只灵巧手的全部关节。KTH7113 的多芯片并联能力，让「每一指关节独立感知、主控统一读取」成为可能，从根上解决灵巧手多传感器芯片布线的线束与 IO 难题。

灵巧手的价值，最终落在「控制精度」与「响应速度」上，KTH7113 在这两方面同样给出硬核参数：

16 bit 绝对角度输出，单圈 65536 级分辨率，上电即知绝对位置、无需回零；
内置先进自动非线性校准（ANLC），自动采集补偿参数并存入片内 MTP 存储器，断电不丢失；校准后在轴精度优于 ±0.07°，离轴精度优于 ±0.2°，显著优于同类产品；
输出噪声低至 0.015°（1σ），角度输出稳定平滑，减少末端抖动。
