昆泰芯 KTH78 系列编码器芯片：在多极对磁铁应用中的校准与精度提升
精准的角度和位置检测是自动化和精密工程领域的决定性因素。本文介绍 KTH78 系列编码器芯片如何在多极对磁铁应用中进行高效校准，以及校准对提升系统精度的作用。
本文要点
- 内圈单对极磁铁定位绝对位置，外圈多对极磁铁做增量位置高精度细分
- 校准时电机以 100 rpm 恒速运行，比对光编码器与磁编码器位置并固化补偿参数
- 实测校准后误差从 1.21° 降到 0.05°（峰峰值）
本文含视频，请在原文中观看。
精准无误的角度和位置检测，在自动化和精密工程领域无疑是决定性因素。昆泰芯推出的 KTH78 系列编码器芯片，以领先的技术优势，为这一行业需求提供了极具竞争力的解决方案。本文将详尽阐述 KTH78 系列编码器芯片如何在多极对磁铁应用中进行高效校准，并揭示其在全面提升系统精度方面的关键作用。
多极对磁铁应用

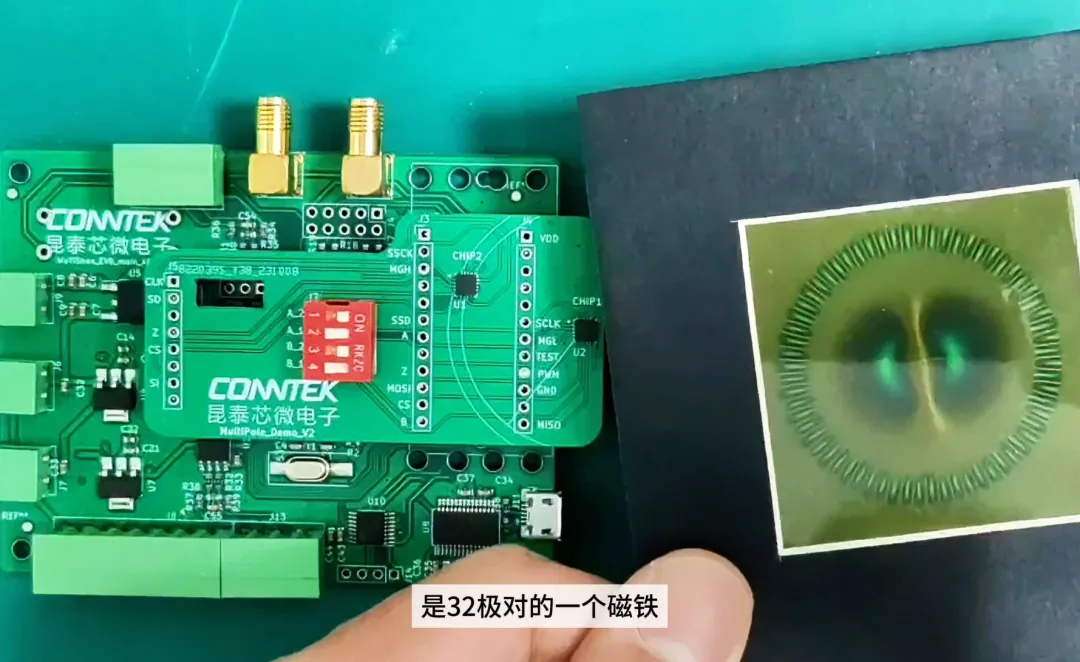

在追求极致精度的复杂自动化系统中，单对极磁铁所组成的编码器已无法满足高精度要求。于是，KTH78 系列编码器芯片展示了其非凡的应用智慧——与多极对磁铁巧妙结合。通过中心与外圈双编码器配置，内圈单对极磁铁对绝对位置进行定位，外圈多对极磁铁对增量位置进行高精度的细分。
校准工艺

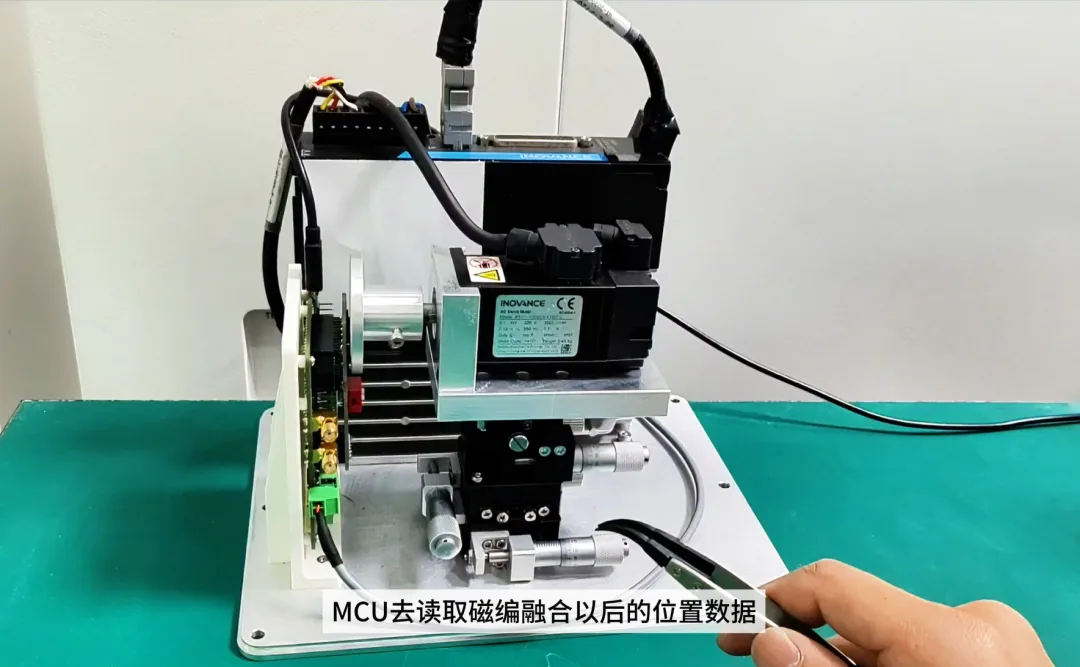

面对因磁铁安装结构误差、电机制造差异等因素引起的精度挑战，KTH78 系列编码器芯片引入了一套先进的校准流程。此流程整合了伺服驱动器、伺服电机、高精度光编码器及专用微控制单元（MCU），在校准阶段，系统能在恒定的 100 rpm 转速下运行电机，实时比对光编码器和磁编码器的位置数据，精准计算二者偏差，并固化关键采样点的误差补偿参数。
校准后的精度提升

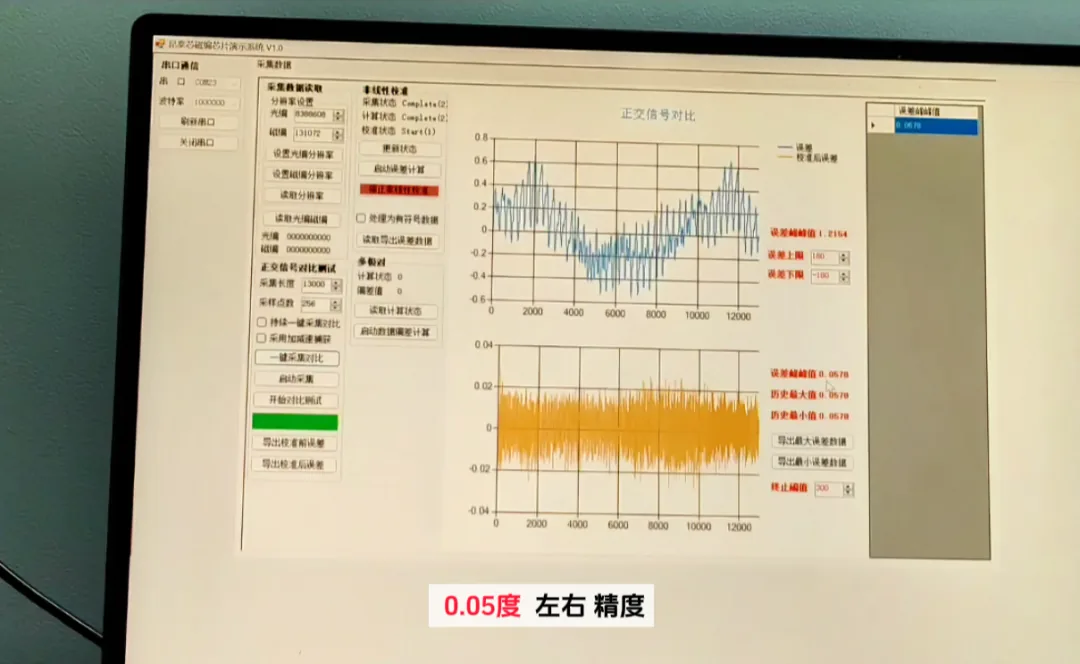

经由严格的校准过程，系统能够实时调用这些误差数据，对输出结果进行精确修正，进而显著提升整体测量精度。实际案例显示，校准前后的误差值从原来的 1.21° 大幅降低到 0.05°（峰峰值），精度跃升成效显著。这种突破性的精度提升对于高端工业应用场景如精密伺服电机、尖端机器人技术等领域具有不可估量的价值。
全文总结
昆泰芯 KTH78 系列编码器芯片以其出色的校准技术和与多极对磁铁的创新融合应用，有力证明了其在高精度位置测量领域的绝对领导力。这不仅彰显出昆泰芯在传感器技术研发中的强大实力与创新能力，更是对自动化和精密工程领域的深度赋能与实质性推动。昆泰芯可以贴身服务和支持客户，帮助客户快速导入方案，这也是昆泰芯坚持努力的方向和核心竞争力。我们坚信，随着科技的日新月异，KTH78 系列编码器芯片将在更广阔的领域发挥巨大影响力，持续引领行业的进步与发展。
