昆泰芯 KTH78 编码器在大扭矩电机中的应用
本文以筋膜枪为例，探讨无感 FOC 控制电机在低速大扭矩工况下遇到的角度识别、电流控制、谐波损耗和振荡失稳问题，以及用 KTH78 系列霍尔角度编码器配合有感 FOC 控制应对这些挑战的方式。
本文要点

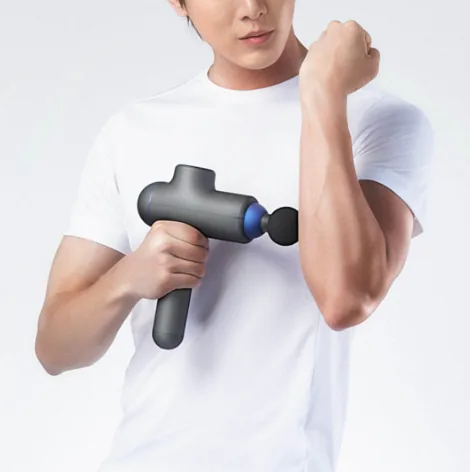

随着科技的不断进步和生活方式的改变，我们对健康和舒适的需求也与日俱增。这种需求在日常生活中表现得淋漓尽致，同时也体现在我们对各种设备和工具的要求上。今天，我们将介绍一种备受欢迎的健康工具——筋膜枪，并深入了解其背后的技术。在这个过程中，我们将探讨无感 FOC 控制电机、低速大扭矩设备以及它们的局限性。
无感 FOC 控制电机
无感 FOC（Field-Oriented Control）控制电机是一种先进的电机控制技术，广泛应用于工业界和现代电子设备。它通过将电机的控制转化为两个正交的矢量分量——即磁通和扭矩分量，实现对电机的精确控制。最大优势是，它不需要依赖传统的电机位置传感器，而是通过估算电机的位置和速度来进行控制。这种方法使得电机设计更加紧凑和经济，因为它避免了使用传统的位置传感器。这是一个非常深入的研究方向，有很多参考资料详细叙述了其原理。
在实际应用中，无感 FOC 技术被广泛应用于各种领域，包括电动车辆、工业自动化、无人机和高性能电子设备。在电动车辆中，无感 FOC 可以提高电机的效率和性能，从而延长电池寿命并增加行驶里程。在工业自动化领域，无感 FOC 技术用于提高机器的精度和响应速度，尤其是在需要精确速度和位置控制的应用中，如机器人臂或高速生产线。然而，实现无感 FOC 控制通常需要复杂的算法和电子控制系统，包括微处理器或数字信号处理器（DSP），用于执行复杂的数学计算，以估算电机的位置和速度，以及高性能的电力电子设备来精确控制电机的电流和电压。
低速大扭矩设备的挑战
低速大扭矩设备在多个行业中扮演着关键角色。这些设备通常需要在低速运行时提供高水平的扭矩，以执行各种任务。例如，在起重机和电梯系统中，电机需要在低速时提供强大的扭矩来安全地移动重物。在电动汽车领域，特别是在起步或上坡时，需要电机在低速下提供足够的扭矩以确保平稳地加速。然而，实现低速大扭矩在技术上是有挑战性的，因为它要求电机在低能量输入的情况下依然能产生强大的力量。
然而，在使用无感矢量控制（FOC）方式控制电机时，在低速状态下输出大扭矩可能会遇到一些问题，其中一些主要问题包括：
电机准确的角度识别困难
电机运行在低速或零速时，磁链产生的反电动势（back EMF）很微弱，可用信号的信噪比太低，因而难以从反电动势中提取转子的位置和速度信息。而 FOC 控制需要准确的电角度来执行矢量控制算法，低反电动势可能会导致参数识别的困难，从而影响控制的精度和稳定性。
电流控制困难
低速状态下需要输出大扭矩可能需要更高的电流，然而，低速下主要是基于反电动势的角度误差较大，电流偏差比较大，出力不够，控制困难。这可能会导致控制系统无法有效地达到所需的扭矩输出，造成性能下降或不稳定的运行。
电流谐波和损耗增加
在低速和高负载情况下，为了输出更大的扭矩，可能需要更高的电流。这可能导致电机控制中出现电流谐波，增加了电机系统的损耗和热量，可能会影响系统的寿命和效率。
振荡和失稳现象
低速状态下，由于控制困难或电流波动等因素，电机可能更容易出现振荡或失稳现象。这可能导致电机运行不稳定，影响系统的性能和精度。
因此，尽管无感矢量控制（FOC）在一定程度上能够提高电机的效率和性能，但在低速状态下输出大扭矩时，可能会遇到参数识别困难、控制困难以及稳定性问题。
KTH78 霍尔角度编码器
虽然无感 FOC 技术提供了精确的电机控制并有助于提高效率，但在低速大扭矩的情况下存在一些挑战。然而，通过使用外部编码器如昆泰芯微电子的 KTH78 系列霍尔角度编码器配合有感 FOC 控制方式，我们能够有效地解决这些挑战。
KTH78 系列霍尔角度编码器通过提供精确的角度测量，极大地改善了电机控制器对电机位置和速度的估算能力。这对于低速大扭矩的筋膜枪尤其关键。这些编码器的高精度测量，可以达到 0.1° 的精准度，意味着电机能够在任何转速下都实现精确的力度和速度调节，提供连续而稳定的按摩体验。
例如，如果一款筋膜枪采用了 KTH78 系列编码器，那么在低速运行时，它能够保持接近最大扭矩的输出，这对于深层肌肉的放松至关重要。在具体应用中，这意味着即使在较低的转速（比如 1000 rpm）下，筋膜枪也能提供强劲的按摩力度，而不会出现力度下降或不稳定的情况。此外，KTH78 系列编码器的快速响应时间（小于 10 μs）保证了电机控制的即时性和平滑性。在实际使用中，这能够带来更加精准和舒适的按摩体验。
不仅如此，这些编码器还能够在极端温度下稳定工作（-40 ~ 125 ℃），这意味着无论在何种环境条件下，筋膜枪都能保持最佳性能，不受温度波动的影响。对于用户而言，这提供了一种可靠且持久的使用体验。
筋膜枪不仅是一项健康工具，也是一项科技成就，让我们的生活更加舒适和健康。通过理解无感 FOC 控制电机、外部编码器的作用以及低速大扭矩设备的挑战，我们可以更好地欣赏这一创新技术在现代生活中的应用。
本文首发于微信公众号「昆泰芯微电子」，2023-12-29。查看原文
