应用方案
科技赋能生活：KTH1601 让垃圾桶「懂」你的需求
高性能、低功耗霍尔开关传感器 KTH1601 是智能垃圾桶自动感应、自动开关的关键。本文介绍霍尔开关的 BOP/BRP 工作原理、它在开盖角度控制和压缩密封装置中的作用，以及其低功耗与宽电压特性。
本文要点
- 磁场超过 BOP 时输出低电平，低于 BRP 时输出高电平
- 盖子开多少角度停住，由 KTH1601 来控制
- 5 Hz 版本功耗为 1.6 μA@1.8 V，工作电压 1.6 ~ 5.5 V
在现代社会，科技的快速发展不仅仅改变了我们的生活方式，甚至连日常生活中的垃圾桶也变得「智能」起来。高性能、低功耗霍尔开关传感器 KTH1601，正是让智能垃圾桶能够自动感应、自动开关的关键所在。它是由昆泰芯微电子科技有限公司研发的一款全极磁场检测传感器，具备非常低的功耗和宽的工作电压范围，适用于空间紧凑和电池电量敏感的系统。
霍尔效应传感器的基本工作原理

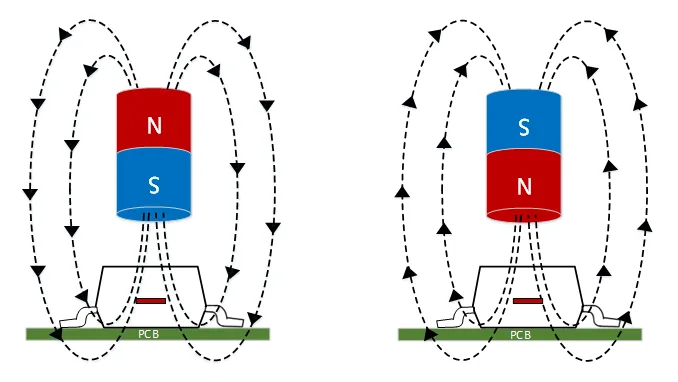

KTH1601 霍尔开关传感器能够检测周围的磁场，当磁场的强度超过某个特定点（称为操作点，BOP）时，它会输出一个低电平信号；而当磁场强度低于另一个特定点（称为释放点，BRP）时，它会输出高电平信号。这种转换是通过芯片内置的温度补偿电路和时钟逻辑电路来保证的，确保了信号的稳定和准确。

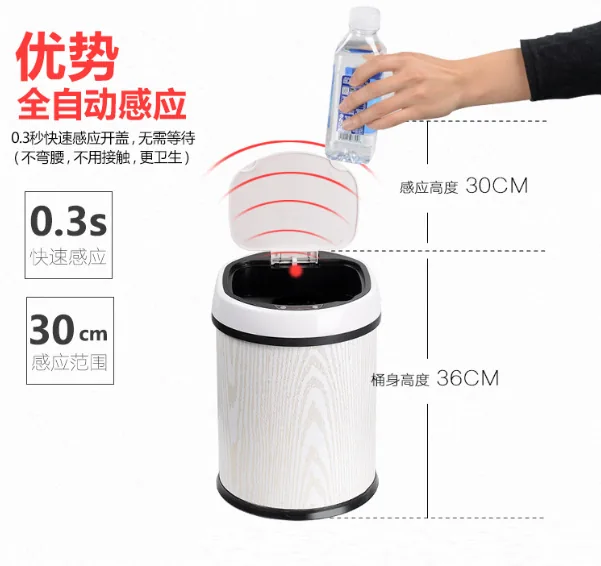

自动开关盖子
在智能垃圾桶的盖子上装有一个小磁铁和 KTH1601 传感器。当你的手靠近垃圾桶时，光学传感器感知到这个变化，并通过信号通知垃圾桶的控制系统，使得盖子自动打开，开多少角度停住，就是由 KTH1601 来控制。当你离开后，KTH1601 再次控制盖子自动关闭。
垃圾桶内部的装置如压缩机和密封器也装有小磁铁和 KTH1601 传感器。通过感知磁场的变化，它们能在正确的时候自动压缩垃圾和密封盖子，避免垃圾溢出和异味的产生。
节能环保
KTH1601 的功耗极低，例如 5 Hz 版本的功耗为 1.6 μA@1.8 V，宽工作电压范围为 1.6 ~ 5.5 V，符合现代的节能环保要求，降低了智能垃圾桶的运营成本。
广泛的应用可能
KTH1601 不仅可以应用于智能垃圾桶，还可以应用于笔记本电脑、平板电脑、手机、电子锁、阀门位置检测、水表、气表、流量计等多种设备中，展现出广泛的应用前景。
KTH1601 霍尔开关传感器以其出色的性能和低功耗设计，为智能垃圾桶的实用性和便利性提供了强有力的支持，将高科技真正融入到了我们的日常生活中。
本文首发于微信公众号「昆泰芯微电子」，2023-10-25。查看原文
