昆泰芯 KTH57 系列芯片：赋能智能灌溉阀，开启精准节水新时代

2026-02-28·昆泰芯微电子·阅读约 5 分钟

智能灌溉阀靠角度传感器反馈阀门开度来精准控水。本文介绍智能灌溉阀的应用需求、KTH57 系列三轴霍尔芯片的特性，以及离轴安装、闭环控制的角度检测方案和它在灌溉阀上的优势。

本文要点

智能灌溉阀要求角度检测精度达到 1°，才能满足精细化控水
方案采用离轴安装，避开阀杆密封区，间距可在 1 ~ 5 mm 调整
支持单次测量、持续感应、唤醒睡眠三种模式，待机仅 1.4 μA

在农业现代化与智能化的浪潮下，智能灌溉阀作为精准农业的核心设备，正推动着灌溉行业从传统粗放式向高效精细化转型。而角度检测作为智能灌溉阀精准控水的关键环节，对传感器的精度、稳定性、环境适应性等提出了严苛要求。昆泰芯微电子推出的 KTH57 系列芯片，凭借其 3D 磁场检测、高精度角度输出、超强环境适配性等核心优势，成为智能灌溉阀角度反馈的理想解决方案，为灌溉行业的智能化升级注入核心动力。

应用需求

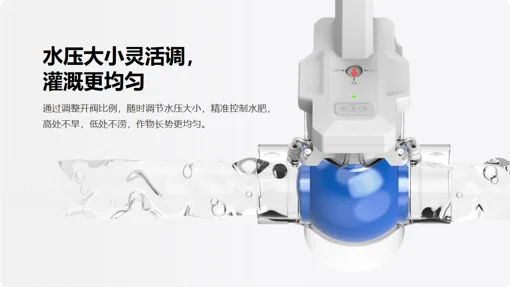

智能灌溉阀的核心价值在于通过精准调控实现水资源的高效利用与管理，其不仅能根据作物需水量动态调节阀门开度，实现 40% 以上的节水效率，还能通过手机 APP / 小程序实现远程自动化控制，让千亩农田的灌溉人力成本降低 80%，同时有效解决管网压力不均导致的高处旱、低处涝问题。而这一切的实现，都依赖于高精度的角度传感器对阀门开度的精准反馈与控制，要求角度检测精度达到 1°，才能满足精细化的控水需求。无论是大型农田、沙漠固沙、温室大棚等核心场景，还是林业灌溉、精准控肥、精量播种、地暖阀门等拓展领域，高精度角度检测都是智能灌溉设备的核心刚需。

KTH57 系列芯片特性

昆泰芯 KTH57 系列芯片作为一款专为高精度位置与角度检测打造的磁传感芯片，拥有丰富且贴合灌溉阀应用的产品特性。该系列芯片支持 3D（X 轴、Y 轴、Z 轴）磁场输出，XY 轴典型工作范围达 ±130 mT，Z 轴达 ±80 mT，搭配内置的 CORDIC 算法，可直接输出 XY、XZ、YZ 轴平面的 16 位绝对角度值，同时具备温度输出功能，能实时感知环境温度变化。芯片拥有高精度 16 bit ADC 输出，支持绝对位置检测与按键检测功能，通信接口可在 SPI 与 I2C 间灵活选择，适配不同的控制系统需求。在供电与工作温度上，其工作电压覆盖 2.8 ~ 5.5 V，IO 供电电压可低至 1.8 V，工业级 AQ2 版本可在 -40 ~ +105 ℃ 稳定工作，消费级 AQ3 版本覆盖 -40 ~ +85 ℃，完美适配农业灌溉的复杂户外环境。

应用方案

针对智能灌溉阀的结构特点与应用需求，昆泰芯打造了专属的 KTH57 系列芯片应用方案，从检测原理到安装设计，全方位贴合灌溉阀的实际工况。方案采用霍尔角度传感器原理，通过实时监测阀轴旋转角度实现精准反馈，创新设计离轴安装模式，将径向充磁的磁铁固定于阀门旋转轴侧壁，芯片 PCB 板平行安装于轴心侧向，既避开了阀杆密封区，又能适应球阀、蝶阀等紧凑腔体结构，安装间距还可在 1 ~ 5 mm 间动态调整，大幅提升了工程适配性。磁铁选型上，搭配直径 6 mm、厚度 3 mm 的钕铁硼径向磁铁或磁环，确保磁场强度 ≥ 30 mT，为芯片提供稳定的触发信号。在控制层面，方案构建了完善的位置反馈与闭环控制体系，磁钢随阀轴旋转时，芯片通过磁感应生成精准的位置信号，角度数据上传至云平台后，可结合流量、压力传感器实现对阀门开度的动态调节，让控水精度始终保持在行业高标准。

方案优势

相较于传统角度检测方案，昆泰芯 KTH57 系列芯片在灌溉阀应用中展现出全方位的产品优势，成为行业标杆级解决方案。在精度与稳定性上，芯片凭借 16 bit 高分辨率实现 ±1° 的检测精度，结合 16 位 ADC 与内置温度补偿机制，可在 -40 ~ 125 ℃ 范围内实时校准磁场数据，彻底消除沙漠昼夜温差等环境因素导致的角度漂移，甚至能实现 ±0.1° 的工业级精准控制，零点位置还支持可编程设计，进一步提升适配性。在功耗与工作模式上，芯片采用低功耗设计，待机功耗仅 1.4 μA，工作频率可根据场景灵活调节，同时支持单次测量、持续感应、唤醒睡眠三种工作模式，分别适配低功耗巡检、实时控制、事件触发等灌溉系统不同工况，大幅延长设备续航时间。

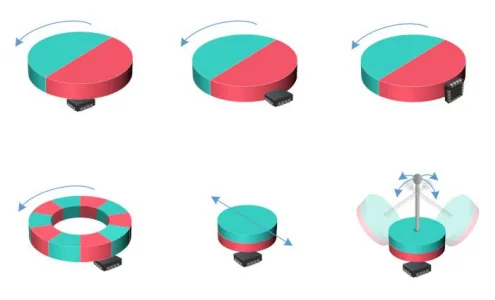

在安装与结构适配性上，KTH57 系列芯片支持在轴、离轴、磁环等多种安装方式，磁环方案可实现中空穿轴或走线，完美解决灌溉阀机械结构紧凑导致的传感器布局难题，非接触式的设计更让芯片无机械磨损，大幅提升设备机械寿命。在系统集成与环境耐受上，芯片拥有 SPI 与 I2C 双通信接口，SPI 可用于高速率闭环控制如 PID 调节阀，I2C 适配低成本单片机，简化系统集成流程；KTH57 系列芯片能耐受农业场景中的振动、粉尘、化学腐蚀等复杂环境，为设备稳定运行提供保障。此外，该方案较传统方案可降低 30% 的维护成本，有效延长设备寿命周期，实现增效降本的双重价值。

全文总结

从工程适配性到控制精度，从环境覆盖到成本控制，昆泰芯 KTH57 系列芯片通过离轴检测架构、多模式协同设计及汽车级品质标准，完美解决了智能灌溉阀角度检测的核心痛点。其不仅能适配复杂的阀门结构，解决狭小空间安装难题，还能以超高精度满足精细化控水需求，凭借 -40 ~ +105 ℃ 的超宽工作范围匹配全球各类农业环境。在农业现代化的进程中，水资源的高效利用与农业生产的智能化升级已成为核心趋势，昆泰芯 KTH57 系列芯片以核心传感技术为智能灌溉阀赋能，不仅推动了灌溉行业的技术升级，更助力农业生产实现节水、降本、增效的多重目标。未来，昆泰芯微电子将继续以创新技术为核心，深耕智能感知领域，为精准农业及更多工业领域提供更优质的传感解决方案，让智能感知技术更好地服务于产业升级，传递美好生活。
