新品发布

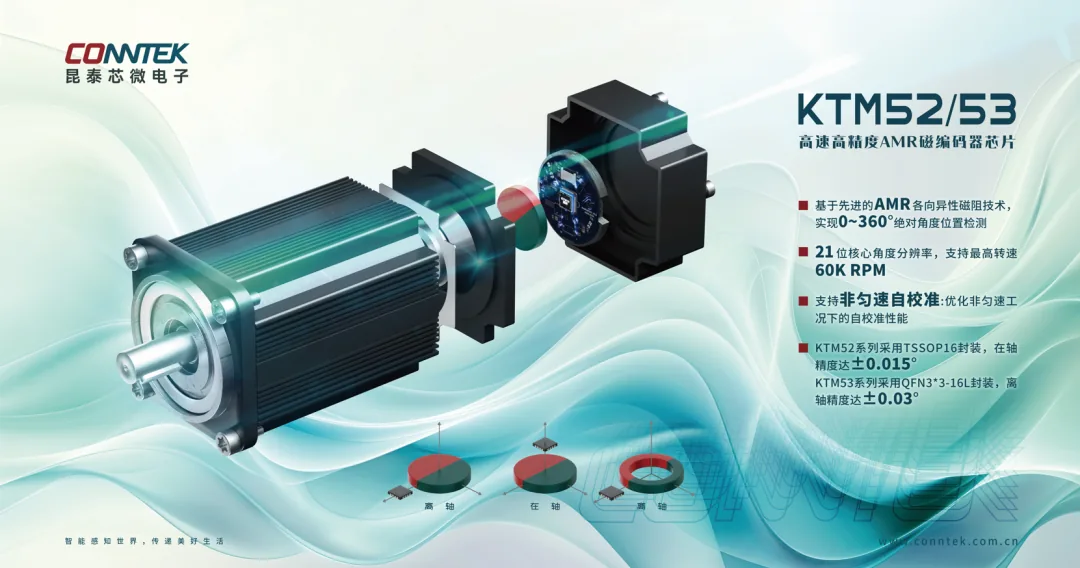

昆泰芯重磅新品｜KTM52/53 系列高速高精度 AMR 磁编芯片，精度不妥协，安装不将就！
昆泰芯同步推出 KTM52（在轴）与 KTM53（离轴）两大系列 AMR 角度编码器，共用 21 位内核，自校准后在轴 INL ±0.015°、离轴 ±0.03°，适配电机、机器人关节与 EPS。
本文要点
不仅仅是「又一款新编码器芯片」，更是为不同机械结构量身定制的在轴 × 离轴双路径精密感知方案。
昆泰芯正式同步推出 KTM52（在轴）与 KTM53（离轴）两大系列 AMR 角度编码器 IC，以统一的 21 位高性能内核，将精度标准跃升至 ±0.015°，灵活适配电机控制、机器人关节、电控转向（EPS）、工业阀位监测等严苛应用场景——精度不妥协，安装不将就。
KTM52/53 系列简介
KTM5200 是基于各向异性磁阻（AMR）技术的高速高精度角度编码器芯片。芯片内集成两对互成 45° 的 AMR 惠斯通电桥及专用信号处理电路。
AMR 器件在角度测量中工作于饱和区（饱和磁场约 300 高斯），芯片主要响应平行于芯片表面的磁场方向变化，对磁场强度变化不敏感，因此对磁铁加工误差及磁铁与芯片安装距离误差的容忍度较高。
全系列核心共性
同一颗芯，极致一致：
- 全系列采用自主 AMR 传感架构，原生支持 21 位绝对角度输出（SPI 接口），支持最高 60,000 rpm 的转速。
- 在轴非线性误差（INL）经闭环自校准后稳定在 ±0.015°，离轴非线性误差（INL）经闭环自校准后稳定在 ±0.03°，远超行业同类产品。
- 四模并行输出：ABZ 增量信号（最高 65,536 脉冲/圈）、UVW 换相（1 ~ 64 对极可设）、PWM 绝对值（12 位分辨率）、标准 4 线 SPI（21 位原始数据）。
- 工业级鲁棒性：工作温度覆盖 -40 ~ 125 ℃，内置 EEPROM，支持零点偏移、数字滤波系数、迟滞阈值及校准参数全程用户可编程。
- 一键自校准：无需外部校准设备或特定转速，上电后单次完整旋转即可完成全温域动态补偿，显著降低产线标定复杂度与 BOM 成本。
在轴与离轴差异化设计
差异化设计的出发点是精准匹配机械边界。
| 维度 | KTM52 系列（在轴） | KTM53 系列（离轴） |
|---|---|---|
| 安装方式 | 磁铁与芯片同轴布置，直接套于旋转轴上 | 磁铁置于旋转轴侧面，芯片固定于 PCB 板，感应径向磁场分量 |
| 适用结构 | 后端编码器、空心轴电机、高同心度要求系统 | 空间受限壳体、双轴协同机构、需规避轴向装配干涉的模块 |
| 机械优势 | 最小化轴向尺寸，简化结构设计 | 免去轴向穿孔/开槽，提升机械密封性与结构强度 |
| 典型应用 | 伺服电机反馈、精密数控主轴、AGV 驱动轮 | 电动助力转向（EPS）、协作机器人腕部、工业泵阀位置反馈 |
全栈式协同设计
在真实工业部署中，「精度」不仅取决于芯片本身，更取决于传感器与机械系统的耦合质量。昆泰芯 KTM52/KTM53 系列芯片并非简单封装差异，而是从底层磁场建模、敏感轴优化到信号链补偿算法的全栈式协同设计——确保无论您选择在轴还是离轴方案，都能获得 ±0.015°（在轴）/ ±0.03°（离轴）级的角度可靠性。
本文首发于微信公众号「昆泰芯微电子」，2026-05-18。查看原文
